使用8266+舵机实现物理远程开机

教程分享 云服务器 RCS
1

先说原理，就是用ESP8266连接SG90舵机，8266连上网络后接收服务器的命令控制舵机。
我一开始使用的是这个up主-Sha达不溜的方法【开源】笔记本远程开机(纯物理解决方案)哔哩哔哩bilibili，利用点灯科技app实现远程开机，不过不知道是不是点灯科技服务器的问题，有的时候设备不在线，而且延迟比较大，所以问了问AI，转而使用自己的服务器搭建mqtt服务，让8266连接自己的mqtt实现远程开机功能。

有需要云服务器的小伙伴推荐使用雨云 - 新一代云服务提供商，功能很多、很实惠，适合长期使用。除了服务器还提供云应用，云应用可以直接部署EMQX

准备工作

先说一下，本人没有单片机经验，以下过程纯靠网上教程+AI​:rofl:

  1. 拥有自己的服务器

    去雨云或者其他服务商处买最便宜的一个服务器就行，如果不买服务器的话就看我最开始说的那个up主的视频操作，使用点灯科技，就不用往下看我的文章了。

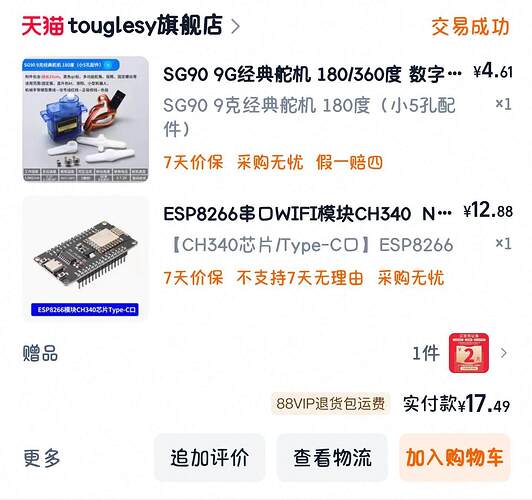

  2. 购买ESP8266和SG90舵机

    舵机没啥说的，肯定买不错，8266买这个ch340芯片typec口的，直接用typec线就能烧录，不需要usb转ttl了

    5a1a4b09904b6c0816b8dff4090b4679
    5a1a4b09904b6c0816b8dff4090b46791439×1351 109 KB

  3. 电脑安装vscode+platformIO

    按照教程安装即可VSCode 下 PlatformIO 的安装教程-CSDN博客

    如果过程中安装platform core或者新建项目卡在project wizard请不要关闭vscode，耐心等待即可

  4. 电脑安装CH340串口驱动

    下载地址：CH340

服务器安装EMQX

系统为Debian12

安装docker、docker compose

  1. 使用ssh客户端连接服务器，我这里使用的是WindTerm

  2. 安装docker，按照这个大佬的教程安装即可Debian / Ubuntu 安装 Docker 以及 Docker Compose 教程 - 烧饼博客

部署EMQX

  1. 使用 Docker Compose 部署 EMQX（有1Panel的话可以直接用1Panel部署EMQX）

     cd /home
 mkdir emqx-single
 cd emqx-single
 mkdir emqx_data emqx_log
 vim docker-compose.yml

    文件内容如下：

     version: '3'
 ​
 services:
   emqx:
     image: emqx/emqx:6.0.0  # 使用开源版，更轻量
     container_name: emqx
     environment:
       - "EMQX_NODE_NAME=emqx@single-node"  # 随意
       - "EMQX_DASHBOARD__DEFAULT_USERNAME=用户名"
       - "EMQX_DASHBOARD__DEFAULT_PASSWORD=密码"
       - "EMQX_ALLOW_ANONYMOUS=false"  # 禁用匿名连接，提高安全性
     healthcheck:
       test: ["CMD", "/opt/emqx/bin/emqx_ctl", "status"]
       interval: 10s
       timeout: 30s
       retries: 3
     ports:
       - "1883:1883"    # MQTT TCP端口
       - "8083:8083"    # MQTT WebSocket端口
       - "8084:8084"    # MQTT SSL端口
       - "8883:8883"    # MQTT TCP/SSL端口
       - "18083:18083"  # 管理控制台端口
     volumes:
       - ./emqx_data:/opt/emqx/data  # 数据持久化
       - ./emqx_log:/opt/emqx/log    # 日志持久化
     restart: unless-stopped  # 自动重启
     networks:
       emqx-net:
 ​
 networks:
   emqx-net:
     driver: bridge

  2. 启动项目

     docker compose up -d

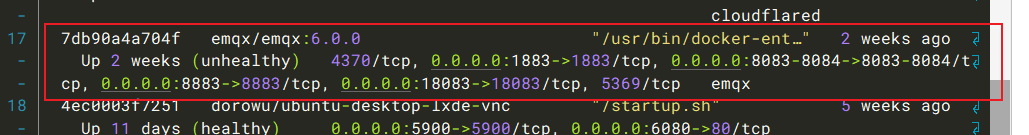

    查看容器是否创建成功

     docker ps

    image-20251104215107985
    image-202511042151079851029×135 9.29 KB

  3. 放行1883、8083、8084、8883、18083端口

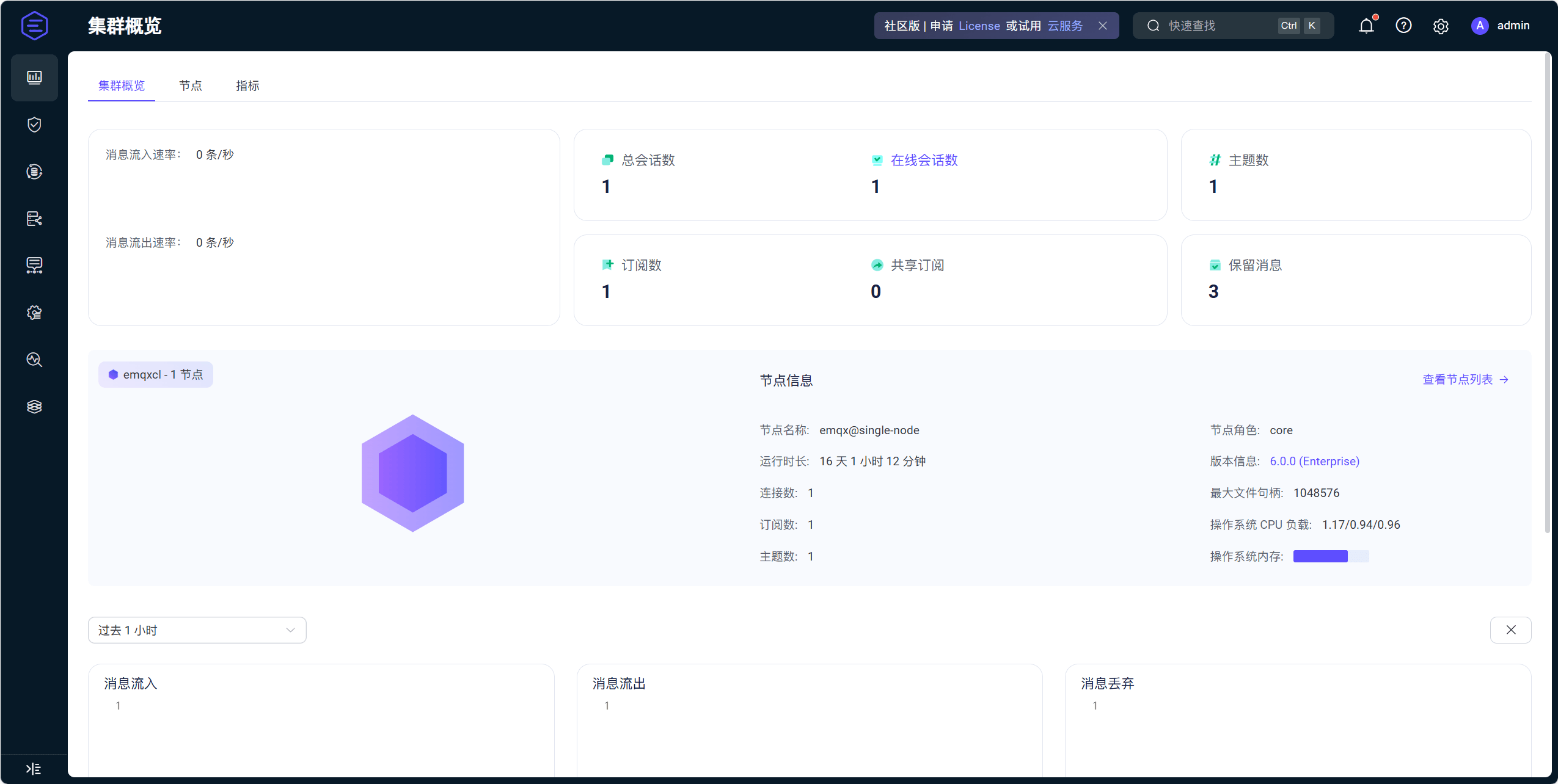

  4. 访问http://ip:18083，即可进入控制台，使用docker-compose.yml文件中配置的用户名密码登录即可

    我这里是已经连上我之前的8286了，所以显示会话是1，刚安装应该都是0才对

    image-20251104215252353
    image-202511042152523532550×1284 53.6 KB

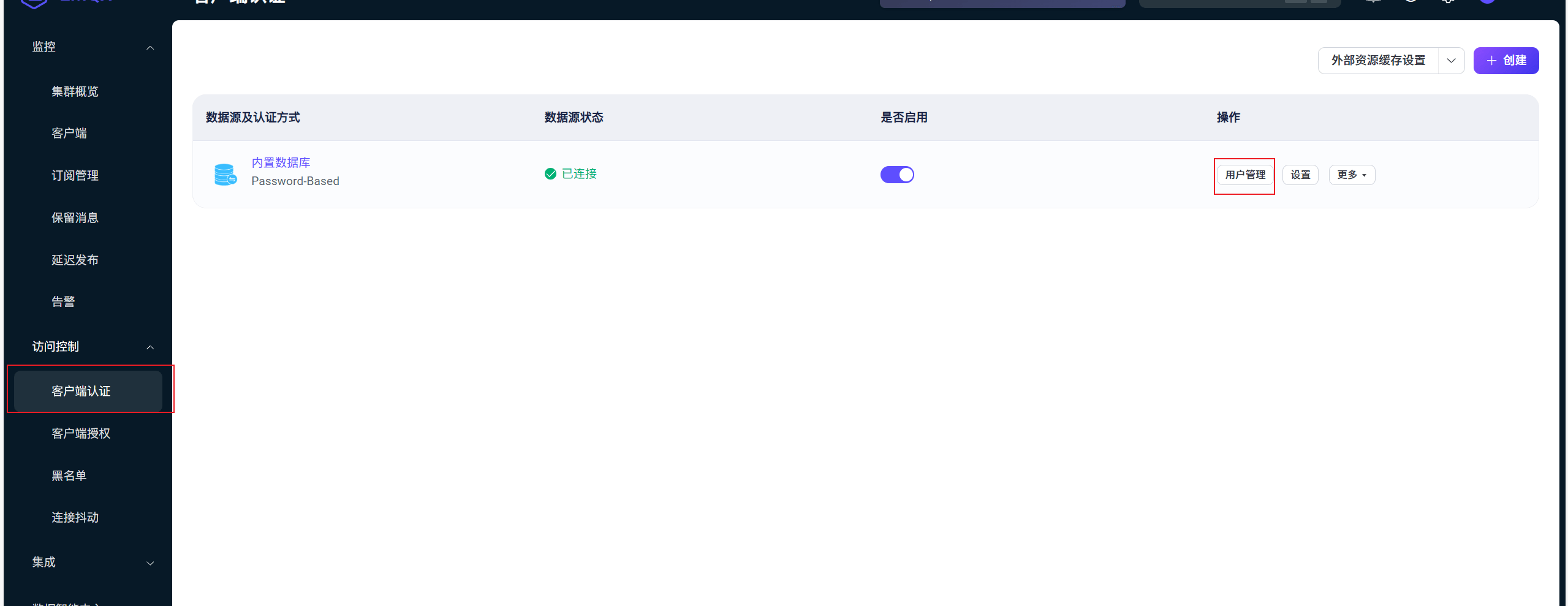

  5. 创建用户

    image-20251104215656590
    image-202511042156565902559×989 29.9 KB

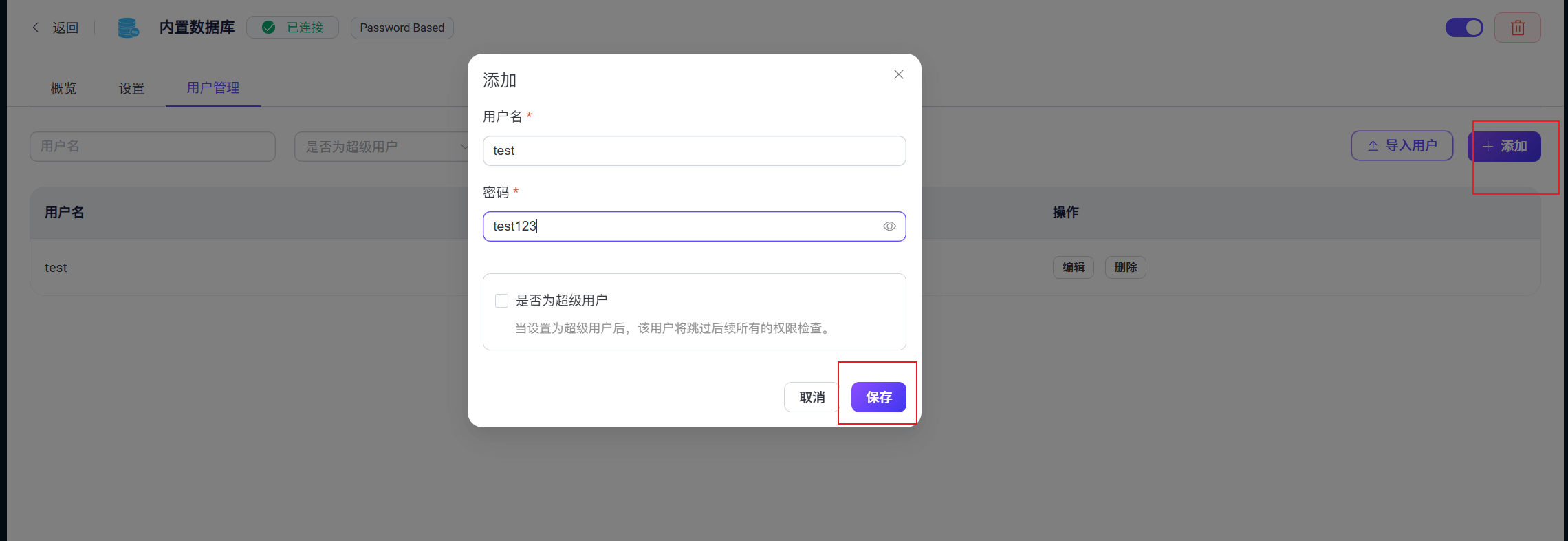

  6. 点击添加用户，不需要超级用户权限

    image-20251104215741653
    image-202511042157416532280×786 28.5 KB

  7. 这个用户就是8266和网页登录所需要的用户名和密码

开始操作单片机

修改波特率

  1. 使用typec线将8266与电脑相连

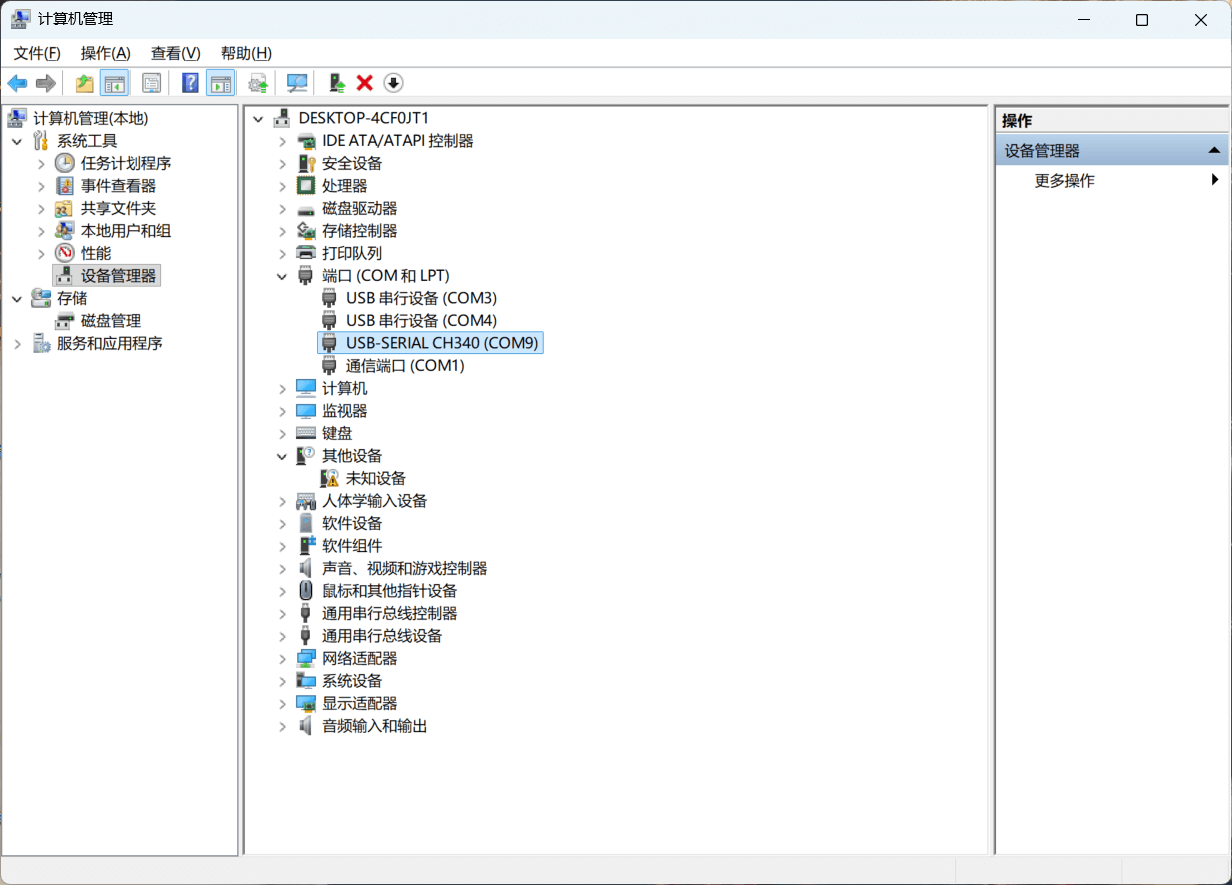

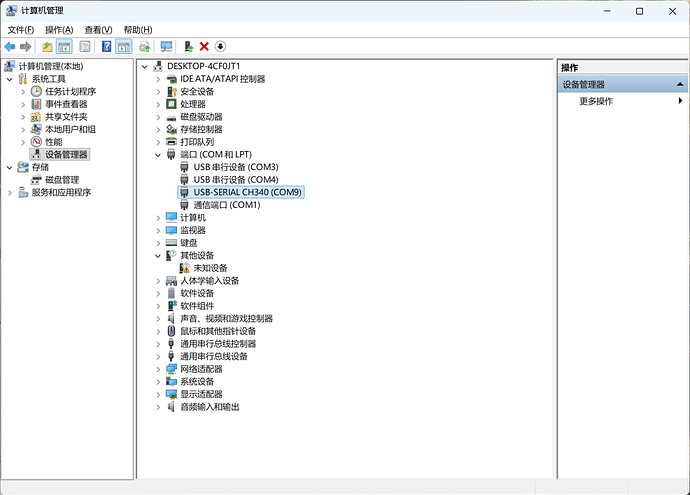

    连接后点击此电脑:right_arrow:管理:right_arrow:设备管理器:right_arrow:端口，可以看到CH340对应的COM几，比如我这里是COM9

    image-20251026073027955
    image-202510260730279551232×885 67.5 KB

  2. 修改波特率

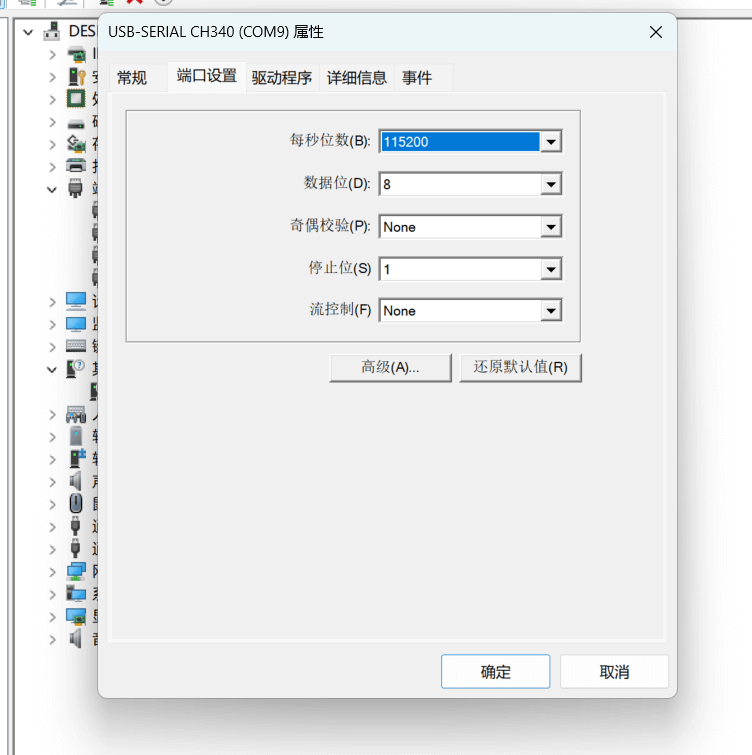

    右键这个端口设备:right_arrow:属性:right_arrow:端口设置，将每秒位数改为115200

    image-20251026073150488
    image-20251026073150488752×755 37.2 KB

编写程序

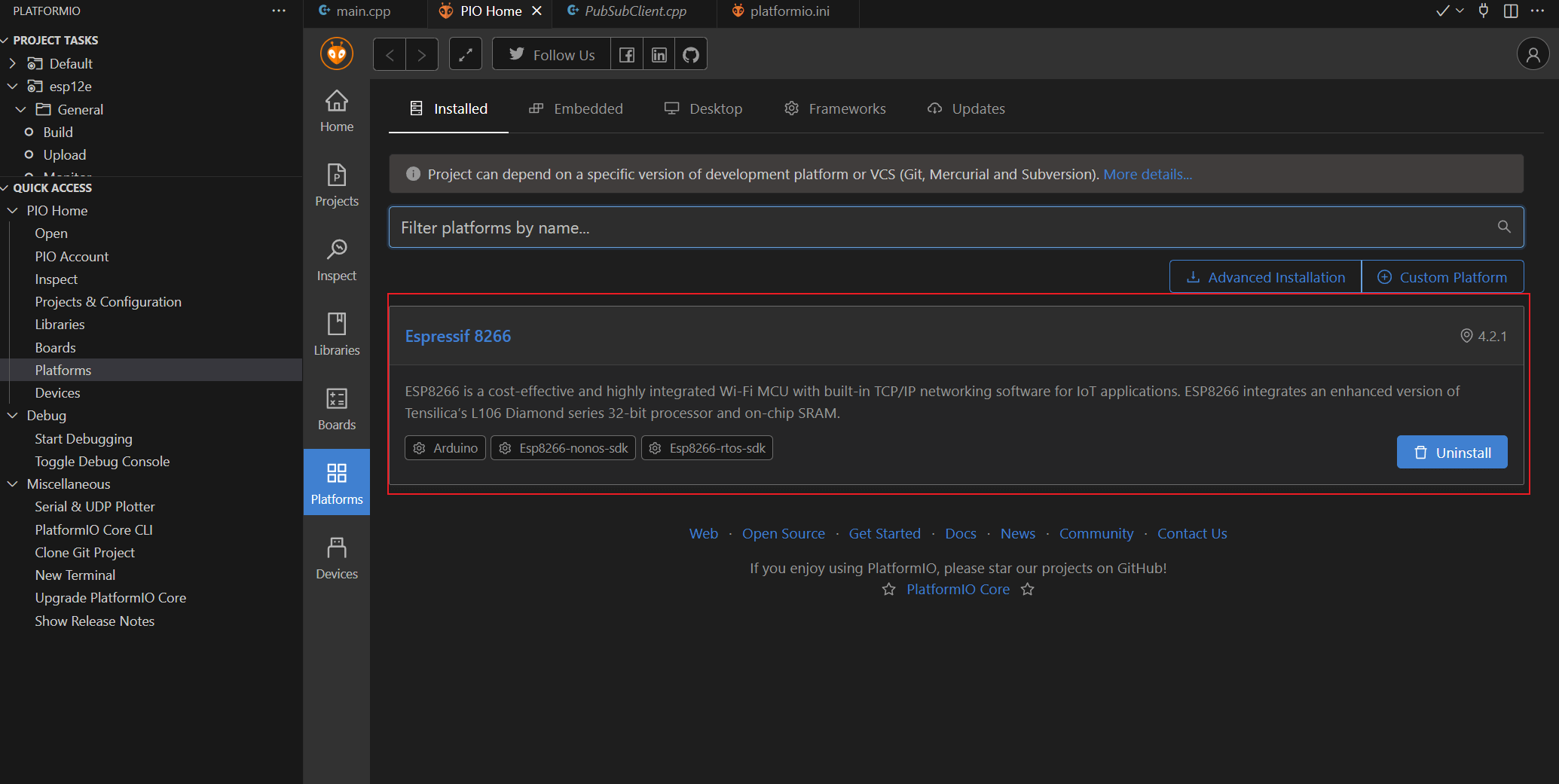

  1. 打开platformIO​:right_arrow:PIO Home​:right_arrow:Platforms，安装Espressif 8266

    image-20251026073539691
    image-202510260735396912069×1041 49.2 KB

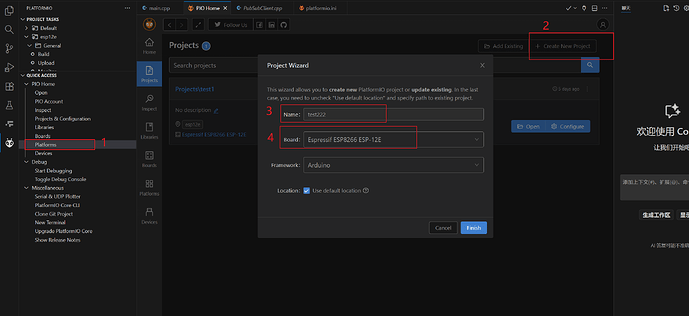

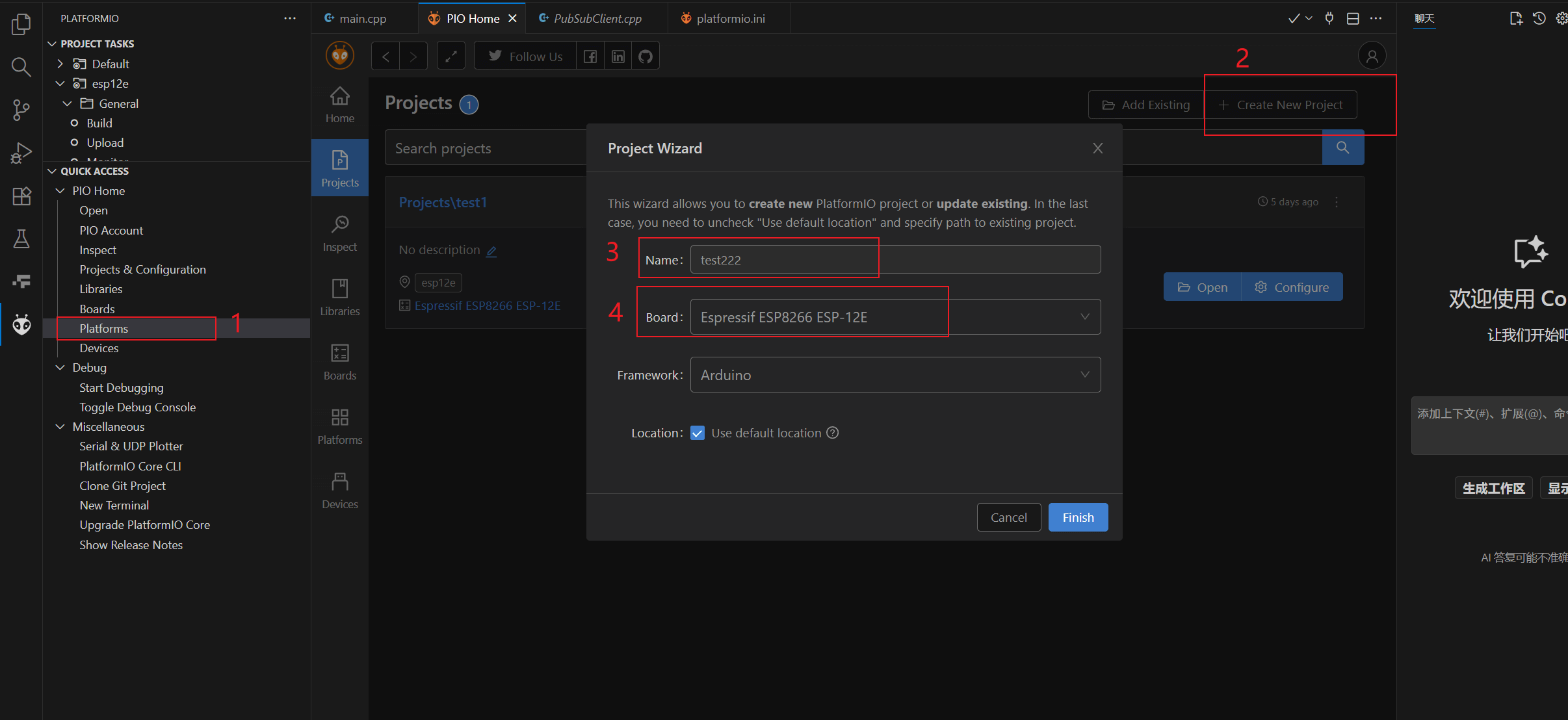

  2. 新建项目

    image-20251026073801955
    image-202510260738019552412×1108 64 KB

  3. 新建项目时间可能会很长，等着就行，可以挂着然后去干别的，项目创建好会自动弹出vscode

  4. 项目创建好后只需要改两个文件

    platformiio.ini

     [env:esp12e]
 platform = espressif8266
 board = esp12e
 framework = arduino
 ; 通过 lib_deps 添加PubSubClient库
 lib_deps = pubsubclient
 upload_speed = 115200
 upload_port = COM8
 monitor_speed = 115200

    main.cpp

     #include <Arduino.h>
 #include <ESP8266WiFi.h>
 #include <PubSubClient.h>
 #include <Servo.h>
 ​
 // ************************** 配置区 **************************
 const char* ssid = "想让8266连接的wifi名称";
 const char* password = "wifi密码";
 const char* mqtt_server = "服务器IP";
 const int mqtt_port = 1883; //EMQX的MQTT的端口号
 const char* mqtt_user = "test"; //添加的用户名
 const char* mqtt_password = "test123"; //添加的用户名对应的密码
 ​
 // ************************** 舵机参数 **************************
 Servo myServo;
 int servoPin = D5;  // 您使用的是D5引脚
 int currentAngle = 90;
 int centerAngle = 90;
 int returnDelay = 500;  //自动回中延迟
 unsigned long lastMoveTime = 0;
 bool autoReturnEnabled = true;
 ​
 // ************************** 全局变量 **************************
 WiFiClient espClient;
 PubSubClient client(espClient);
 bool servoAttached = false;
 ​
 // ************************** 函数声明 **************************
 void setupWifi();
 void callback(char* topic, byte* payload, unsigned int length);
 void reconnect();
 void setServoAngle(int angle);
 void returnToCenter();
 void checkAutoReturn();
 void publishStatus();
 ​
 // ************************** 初始化设置 **************************
 void setup() {
   Serial.begin(115200);
   delay(1000);

   Serial.println("初始化S90舵机控制器...");
   Serial.println("引脚配置: D5 (GPIO14)");

   // 初始化舵机
   servoAttached = myServo.attach(servoPin, 500, 2400); // 调整脉宽范围以适应S90

   if (servoAttached) {
     Serial.println("舵机初始化成功");
     setServoAngle(centerAngle);
   } else {
     Serial.println("舵机初始化失败！请检查连接");
   }

   setupWifi();
   client.setServer(mqtt_server, mqtt_port);
   client.setCallback(callback);

   Serial.println("初始化完成，等待MQTT连接...");
 }
 ​
 // ************************** 主循环 **************************
 void loop() {
   if (!client.connected()) {
     reconnect();
   }
   client.loop();

   checkAutoReturn();
   delay(50);
 }
 ​
 // ************************** 自定义函数 **************************
 ​
 void setupWifi() {
   delay(10);
   Serial.println();
   Serial.print("正在连接WiFi: ");
   Serial.println(ssid);
 ​
   WiFi.begin(ssid, password);
 ​
   int attempts = 0;
   while (WiFi.status() != WL_CONNECTED && attempts < 20) {
     delay(500);
     Serial.print(".");
     attempts++;
   }
 ​
   if (WiFi.status() == WL_CONNECTED) {
     Serial.println("");
     Serial.println("WiFi连接成功!");
     Serial.print("IP地址: ");
     Serial.println(WiFi.localIP());
   } else {
     Serial.println("");
     Serial.println("WiFi连接失败!");
   }
 }
 ​
 // 设置舵机角度（核心函数）
 void setServoAngle(int angle) {
   if (!servoAttached) {
     Serial.println("舵机未正确连接，无法设置角度");
     return;
   }

   angle = constrain(angle, 0, 180);

   Serial.print("尝试设置舵机角度: ");
   Serial.println(angle);

   // 实际控制舵机
   myServo.write(angle);
   delay(100); // 给舵机时间响应

   currentAngle = angle;
   lastMoveTime = millis();

   Serial.print("舵机角度设置为: ");
   Serial.println(angle);

   // 发布状态
   publishStatus();
 }
 ​
 // 发布状态信息
 void publishStatus() {
   if (client.connected()) {
     char statusMsg[100];
     snprintf(statusMsg, sizeof(statusMsg), "角度: %d, 自动回中: %s",
              currentAngle, autoReturnEnabled ? "开启" : "关闭");
     client.publish("home/servo/status", statusMsg);
     Serial.print("发布状态: ");
     Serial.println(statusMsg);
   }
 }
 ​
 // 自动回到中心位置
 void returnToCenter() {
   if (currentAngle != centerAngle) {
     Serial.println("执行回中...");
     setServoAngle(centerAngle);
   }
 }
 ​
 // 检查是否需要自动回中
 void checkAutoReturn() {
   if (autoReturnEnabled &&
       currentAngle != centerAngle &&
       (millis() - lastMoveTime) > returnDelay) {
     Serial.println("自动回中触发");
     returnToCenter();
   }
 }
 ​
 // MQTT消息接收回调函数
 void callback(char* topic, byte* payload, unsigned int length) {
   Serial.print("收到主题消息 [");
   Serial.print(topic);
   Serial.print("]: ");
 ​
   // 将payload转换为字符串
   String message = "";
   for (int i = 0; i < length; i++) {
     message += (char)payload[i];
   }
   Serial.println(message);
 ​
   // 调试信息
   Serial.print("当前舵机状态: 已连接=");
   Serial.print(servoAttached);
   Serial.print(", 当前角度=");
   Serial.println(currentAngle);
 ​
   // 处理数字角度指令
   int angle = message.toInt();
   if (angle >= 0 && angle <= 180) {
     Serial.print("解析为角度指令: ");
     Serial.println(angle);
     setServoAngle(angle);
     return;
   }
 ​
   // 处理特殊指令
   if (message == "GET") {
     Serial.println("收到获取状态指令");
     publishStatus();
   }
   else if (message == "AUTO_ON") {
     autoReturnEnabled = true;
     Serial.println("自动回中已开启");
     publishStatus();
   }
   else if (message == "AUTO_OFF") {
     autoReturnEnabled = false;
     Serial.println("自动回中已关闭");
     publishStatus();
   }
   else if (message == "RETURN_NOW") {
     Serial.println("收到立即回中指令");
     returnToCenter();
   }
   else {
     Serial.print("未知指令: ");
     Serial.println(message);
   }
 }
 ​
 void reconnect() {
   static unsigned long lastAttempt = 0;
   if (millis() - lastAttempt < 5000) {
     return;
   }
   lastAttempt = millis();

   Serial.print("尝试连接MQTT服务器...");

   String clientId = "ESP8266Servo-" + String(random(0xffff), HEX);

   if (client.connect(clientId.c_str(), mqtt_user, mqtt_password)) {
     Serial.println("MQTT连接成功!");
     client.subscribe("home/servo/control");
     Serial.println("已订阅主题: home/servo/control");

     // 连接成功后发布一次状态
     publishStatus();
   } else {
     Serial.print("连接失败，错误代码: ");
     Serial.println(client.state());
   }
 }

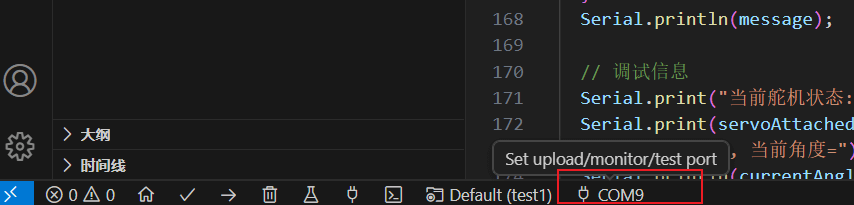

  5. 点击vscode左下角这个按钮，选择8266对应的那个口，比如我这里是COM9

    image-20251026075202416
    image-20251026075202416854×205 11.2 KB

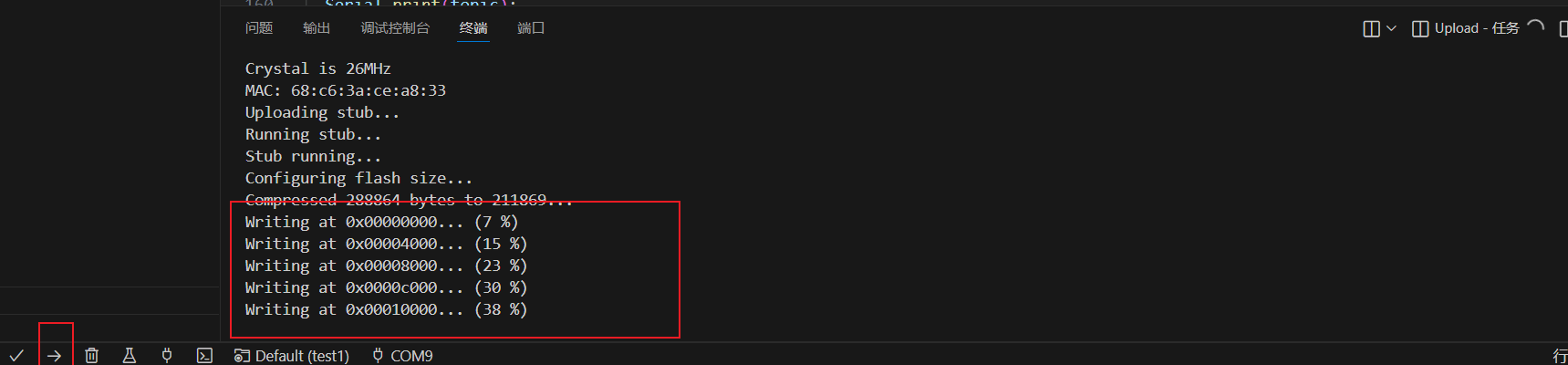

  6. 点击左侧的upload按钮上传到8266

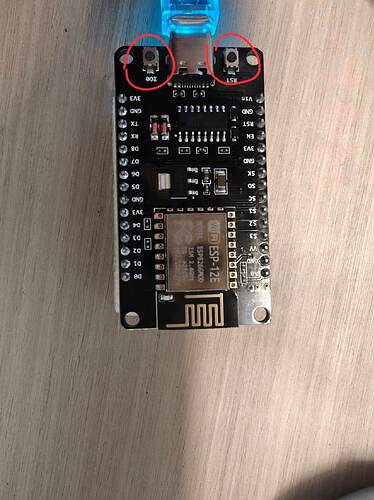

    如果出现了进度提示，说明正在上传，如果没有进度提示，而是等待，那么需要你操作一下8266：按住flash情况下按一下rst，然后都松开就行了。

    image-20251026075302215
    image-202510260753022151719×400 13.7 KB

    eea0174cac217d376e3f3aace850ef9b_720
    eea0174cac217d376e3f3aace850ef9b_7201280×1707 214 KB

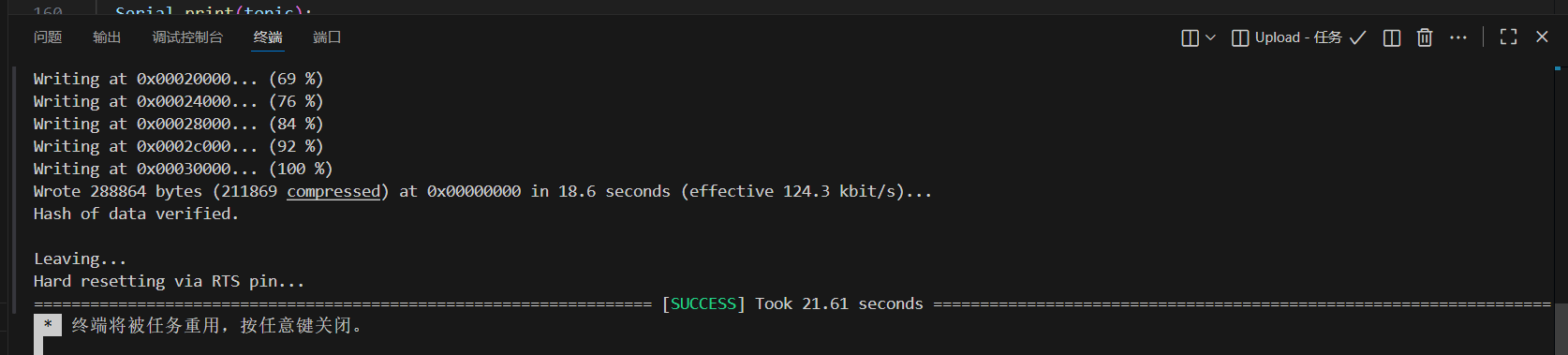

  7. 出现SUCCESS就是上传成功了

    image-20251026075617732
    image-202510260756177321674×379 15.3 KB

测试

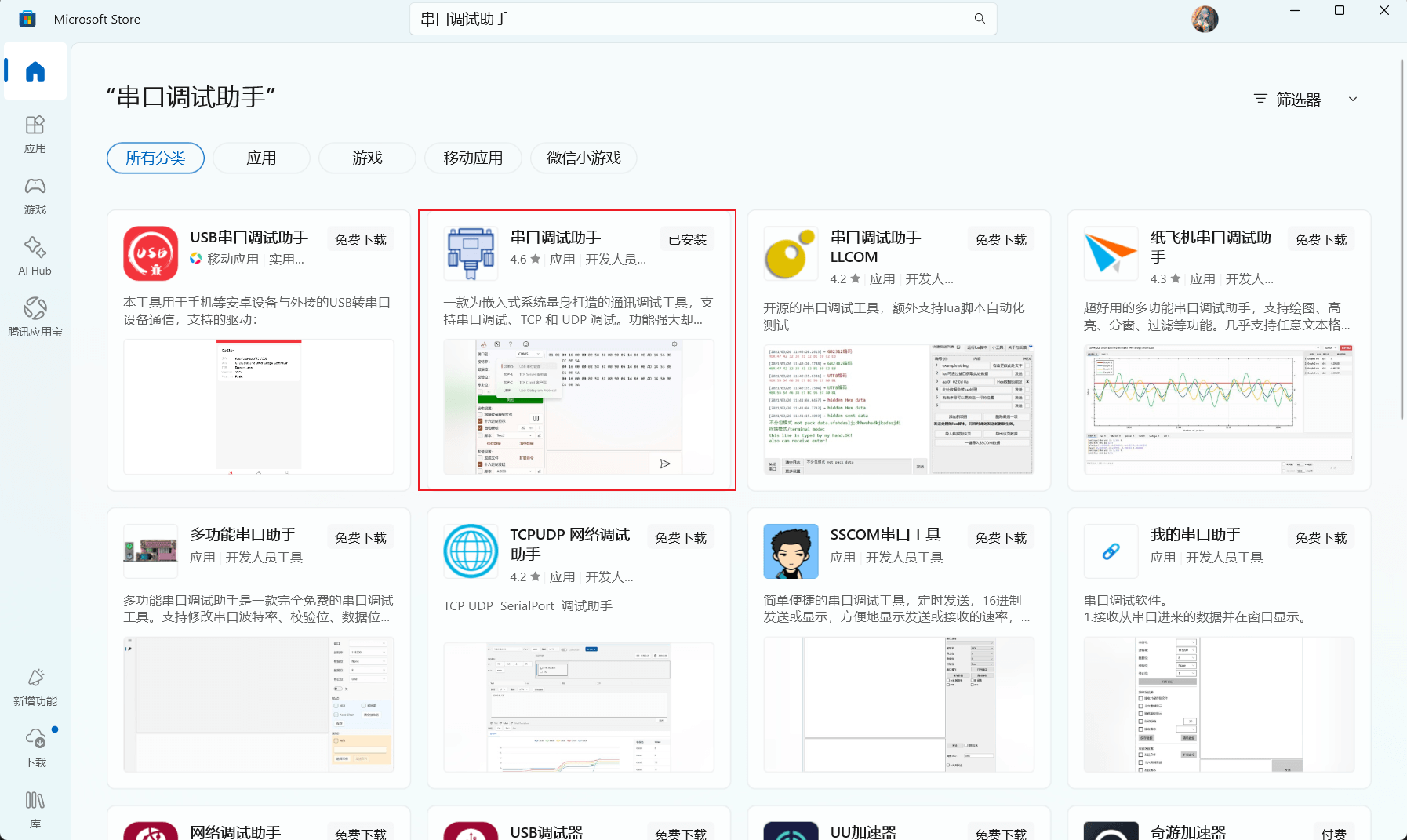

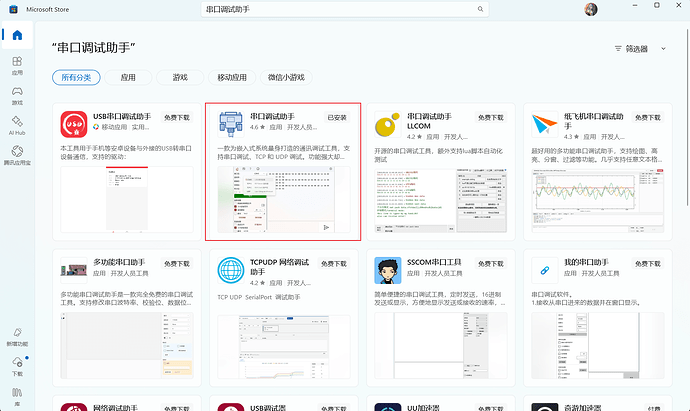

  1. 微软商店下载串口调试助手

    image-20251026075741550
    image-202510260757415501794×1071 145 KB

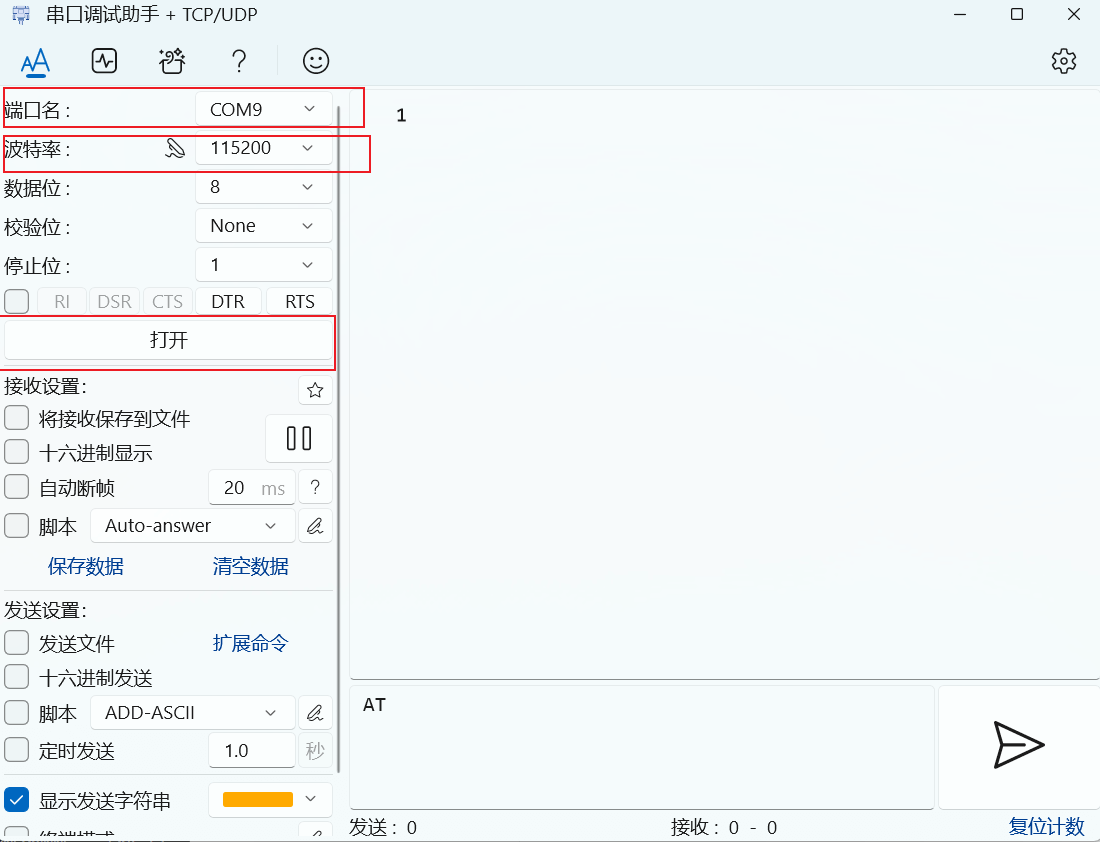

  2. 打开后选择COM9，波特率115200，然后点击打开按钮

    image-20251026075828824
    image-202510260758288241100×842 36.2 KB

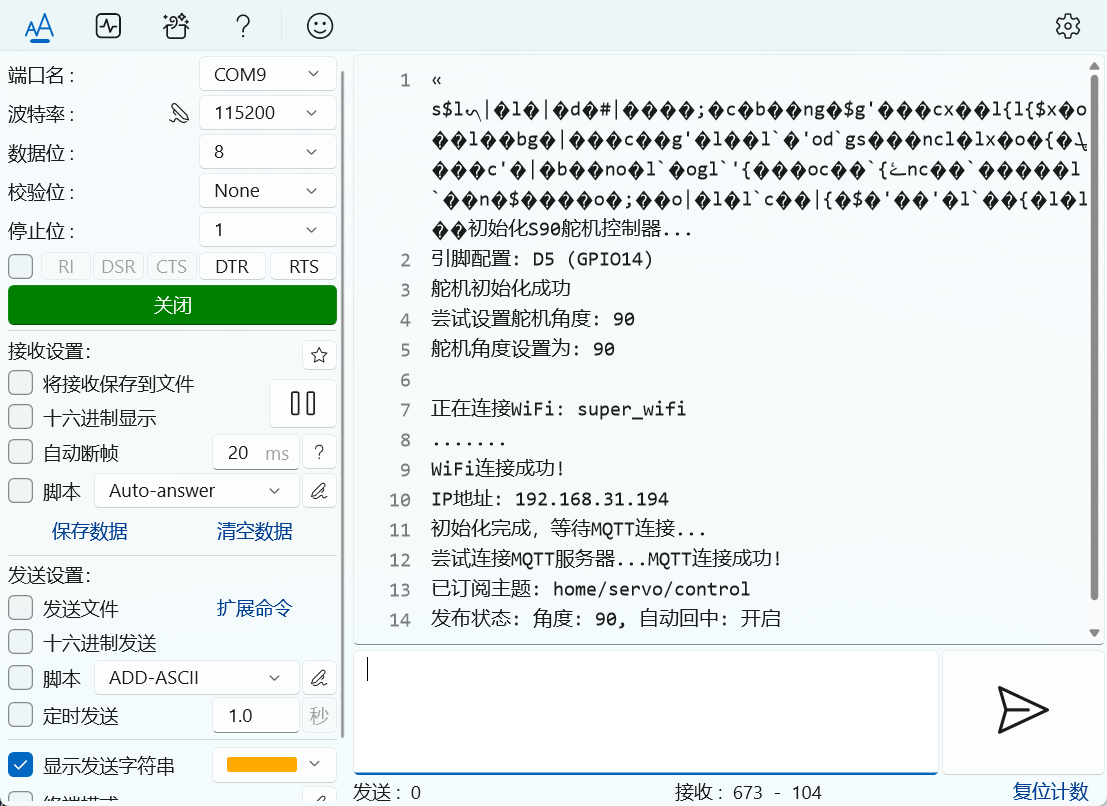

  3. 按一下RST键重启8266，8266会重新连接wifi、mqtt服务，并将代码中输出的内容回显出来，可以看到wifi和mqtt都已连接成功

    如果没成功就重新上传一下或者让AI看看代码有啥问题，上传之前记得先把调试助手的端口关闭，不然vscode连不上8266

    image-20251026075951249
    image-202510260759512491107×806 57.6 KB

编写web页面

就是个静态页面，所以可部署的方式有很多，我先把代码给出来，然后再说怎么部署

代码可在此下载：8266操控电脑页面

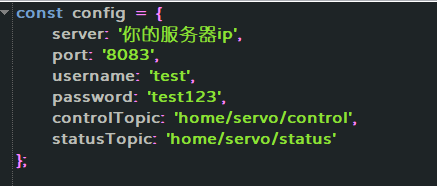

需要改动的地方就是hanshu.js中的config部分，这里配置的连接emqx的ws的信息，要改成你自己的

image-20251105091807674
image-20251105091807674437×186 4.4 KB

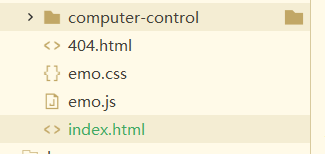

外层的index.html是入口页面，computer-control文件夹内的才是8266的控制台

image-20251104220951348
image-20251104220951348325×154 2.2 KB

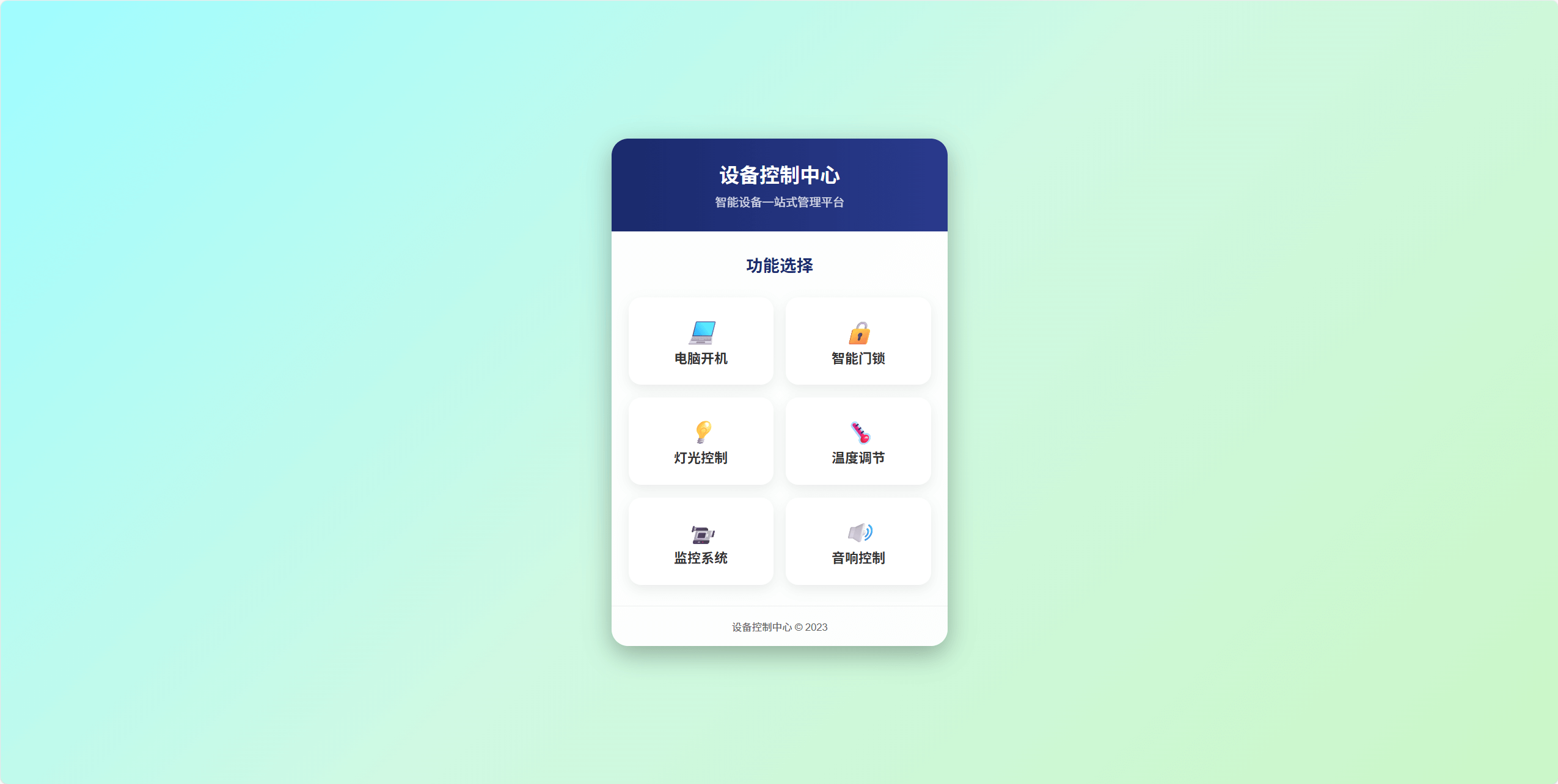

入口页面样式如下，computer-control对应的就是【电脑开机】功能，进入页面会让你输入密码，密码随便填就行，因为我自己有个密码校验接口，不过在文件里我给注释了，你们需要的话可以自己配置密码校验

image-20251104221110511
image-202511042211105112550×1284 152 KB

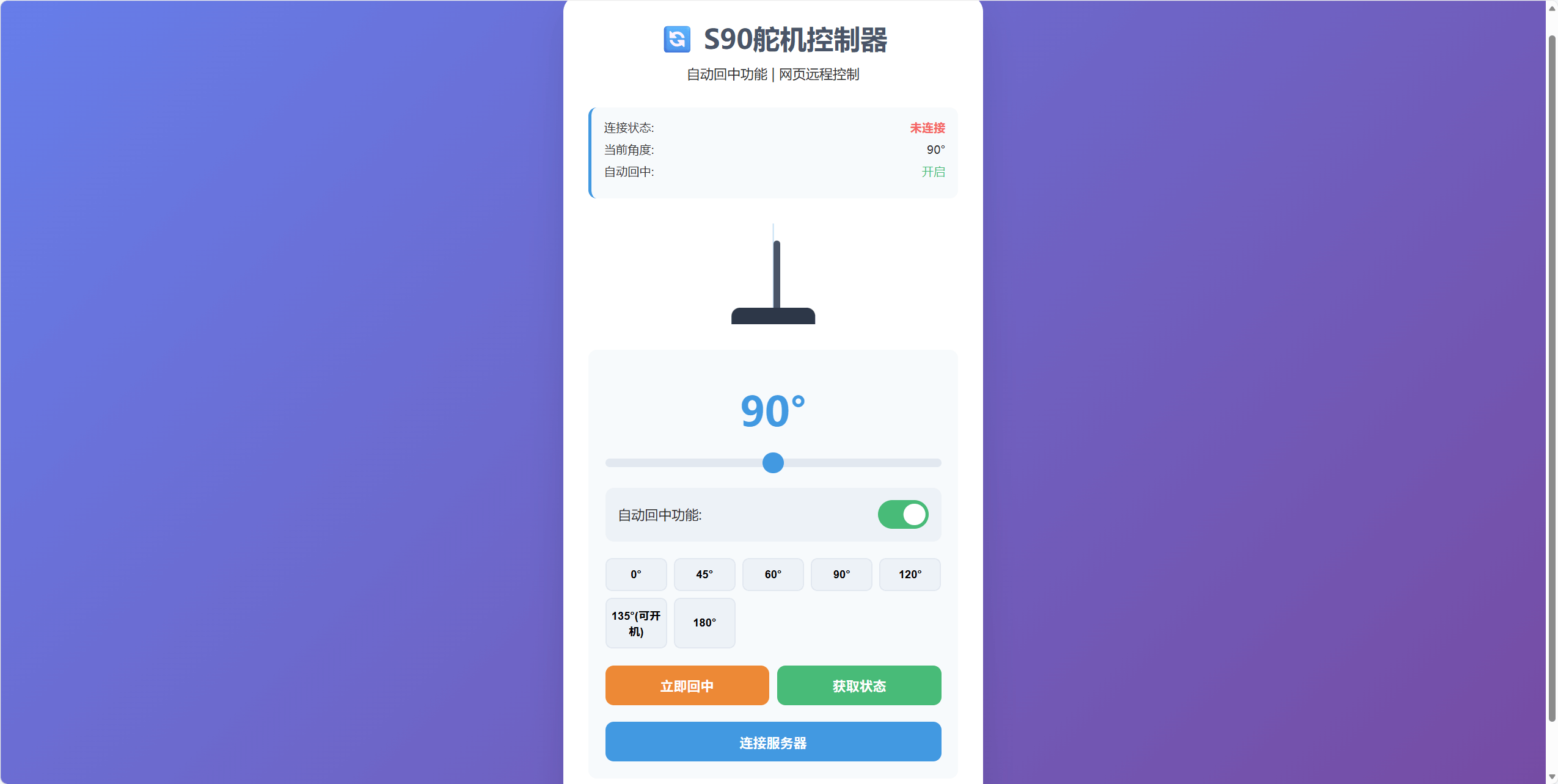

8266控制台如下，需要先点击【连接服务器】，连接上emqx的mqtt后连接状态会变为【已连接】，然后就可以操作了（目前立即回中、开关自动回中功能、获取状态这几个功能貌似有问题，不过不影响使用）

image-20251104221228793
image-202511042212287932550×1284 71.5 KB

部署页面

想用域名访问的话可选择的方式有很多，cloudflare或者腾讯的pages、如果有已备案的域名那就直接部署在自己的服务器、没备案的可以使用frp或者cloudflare的tunnels

最简单的就是直接放到cf的pages中，简单说一下pages怎么弄

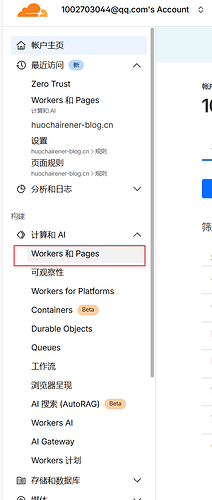

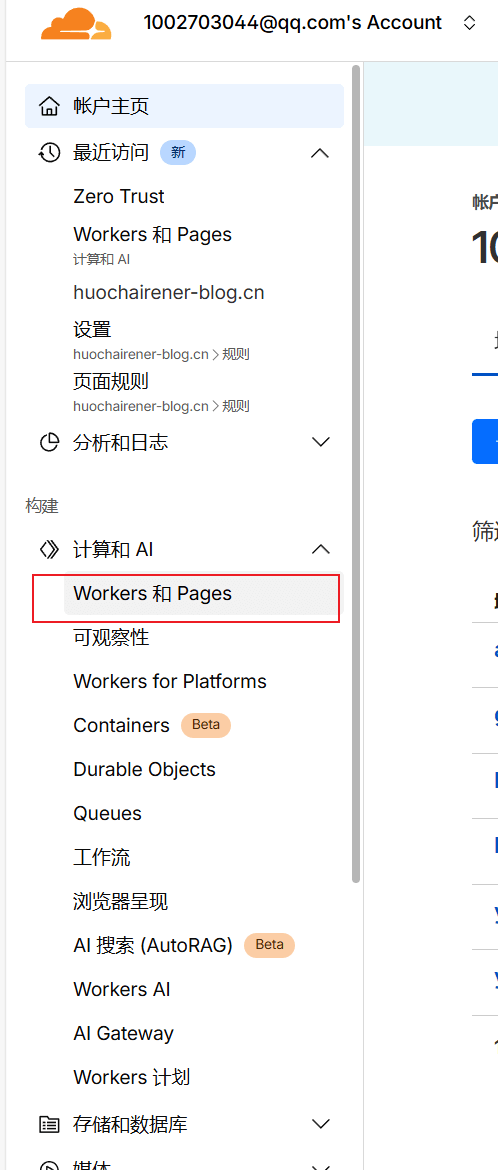

  1. 登录cloudflare，选择workers和pages

    image-20251104222830219
    image-20251104222830219498×1170 24.6 KB

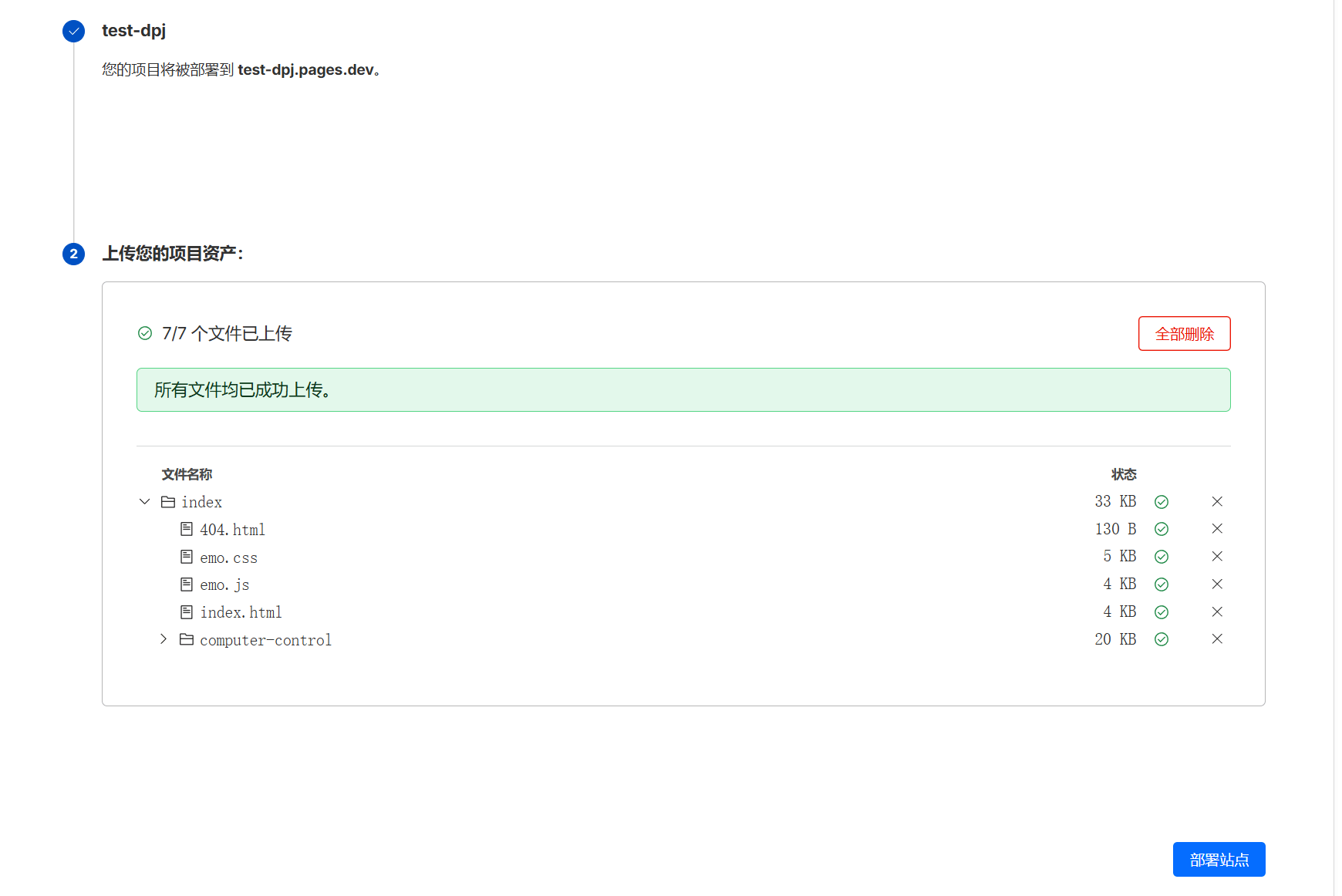

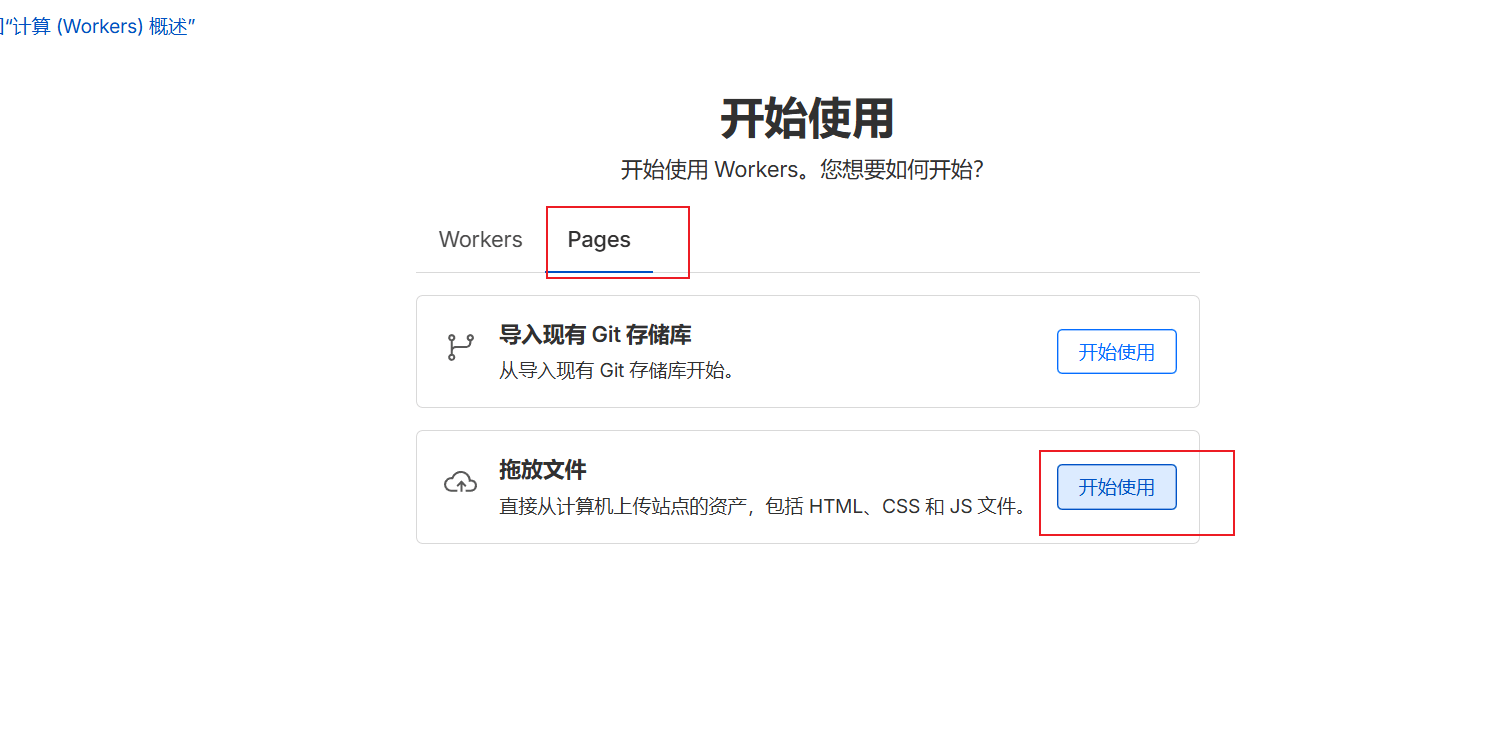

  2. 创建应用程序，选择pages、拖放文件

    image-20251104222902647
    image-202511042229026471485×732 17.5 KB

    image-20251104223000967
    image-202511042230009671740×1162 23.3 KB

  3. 部署站点后点击添加自定义域（这里没添加的话没事，之后在项目中也可以设置）

    image-20251104223047794
    image-202511042230477941692×1095 28.5 KB

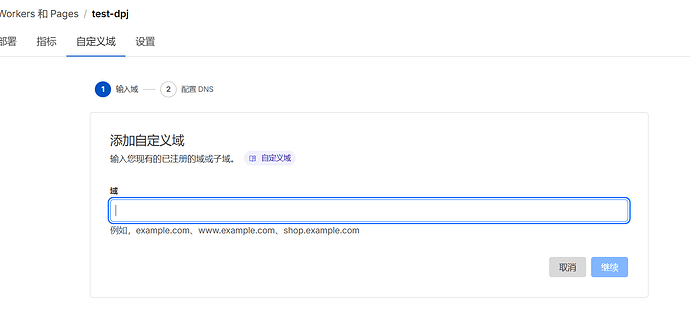

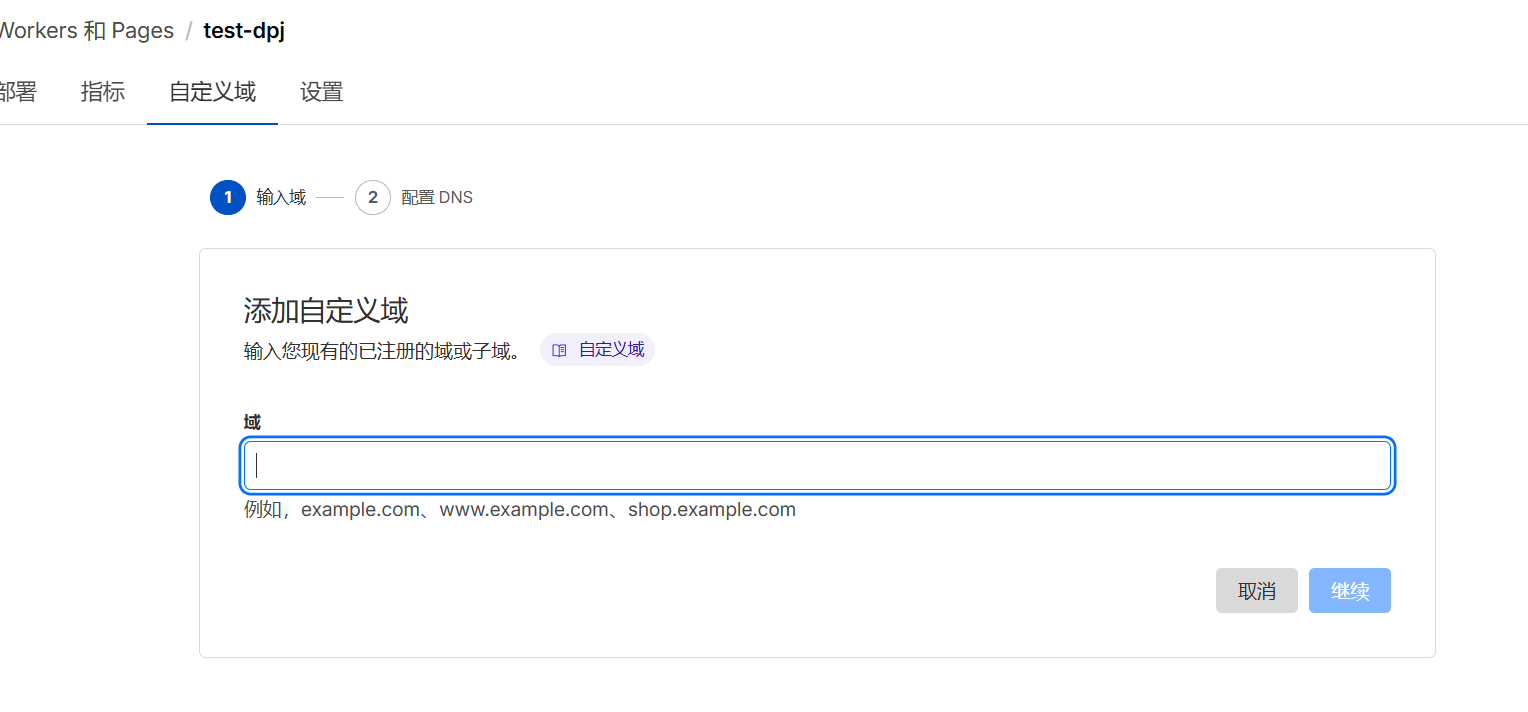

  4. 设置绑定在cloudflare中的域名的二级域名

    比如你在cloudflare中绑定了域名abcd.com，那么这里自定义域就可以填diannao.abcd.com

    image-20251104223123158
    image-202511042231231581528×712 16.2 KB

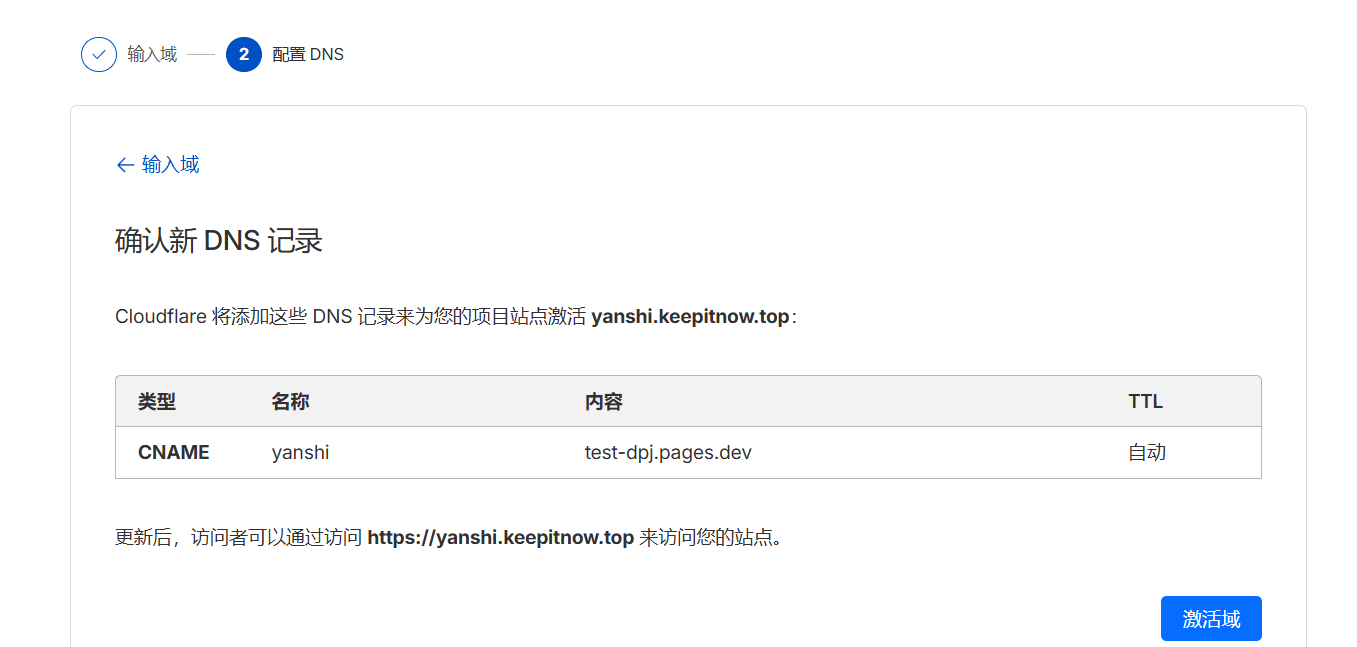

  5. 点击继续，cloudflare会自动添加DNS记录，你不用管，只需要点击激活域即可，过一会就可以使用https域名访问了

    image-20251104223313713
    image-202511042233137131357×647 17.9 KB

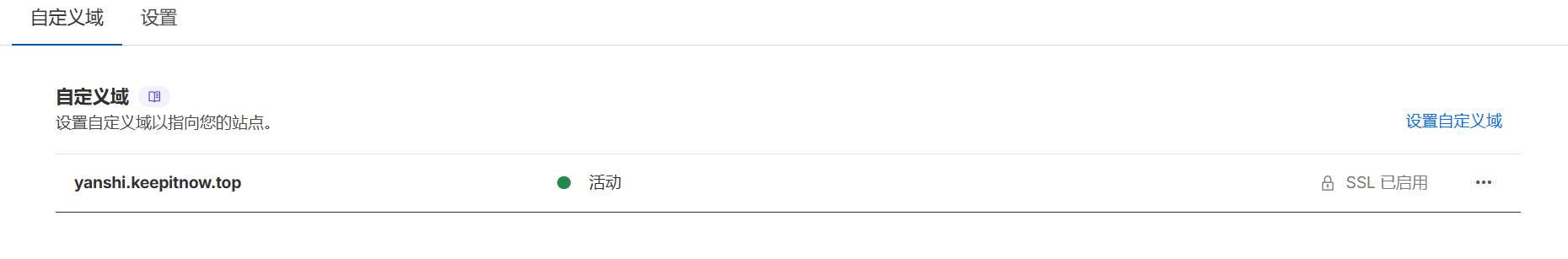

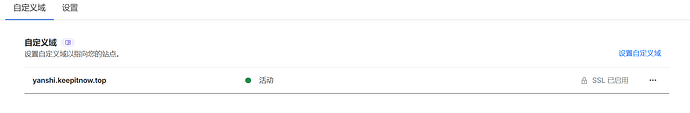

  6. 这个样子就说明配置完成了，可以访问了

    image-20251104223618803
    image-202511042236188031860×307 7.59 KB

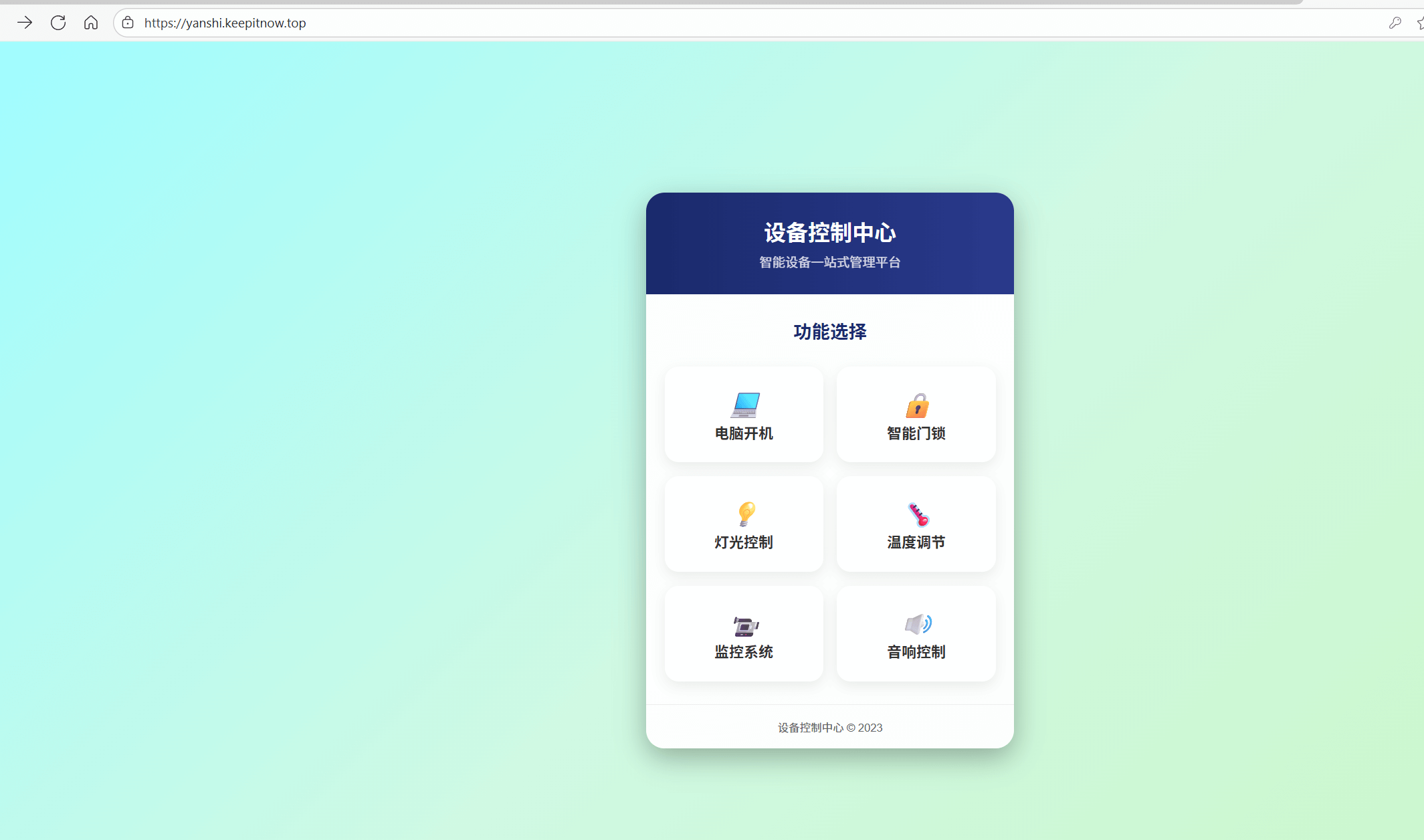

  7. 访问

    image-20251104223642492
    image-202511042236424922129×1256 139 KB
