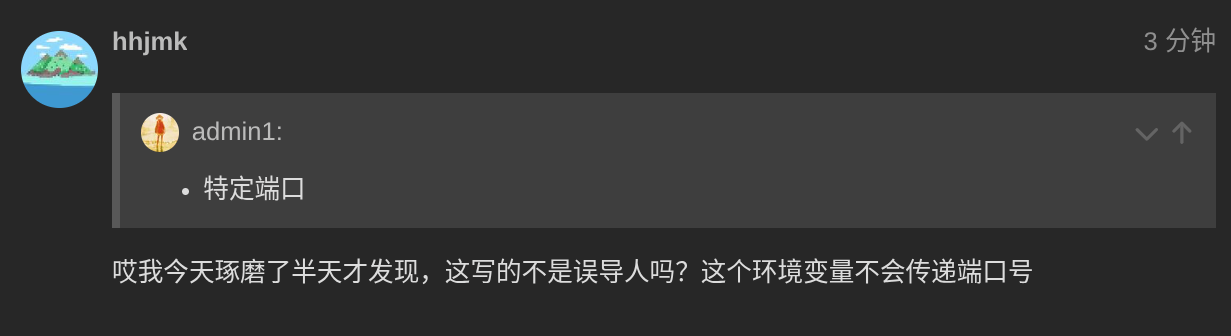

本文是基于 App版本制作教程详解 的改编版本，起因是我在制作新版应用的时候忘记如何调用环境变量了，于是搜索官方文档，但是却发现官方文档的歧义很大，最终试了半天才发现官方文档写的有一些误导人，于是出现了我的评论：
App版本制作教程详解 - #5，来自 hhjmk

image1231×336 30.3 KB

为了不让我码的字被浪费，于是我决定在这里打广告：

雨云优惠码：github 新用户注册可享首月5折

本文可能在官方文档修改后无法及时同步更新，因此，最终请以官方文档为准。不过截至文章编写日，官方文档反而有些字段是过时的。

文中补充的大量示例均为我云应用的截图，并且这些云应用至少用起来是正常的，但这并不代表我的示例就是最优解。

以下是正文

云应用的App版本设计参考了1Panel、docker-compose和Kubernetes里面的一些概念。并且进行了简化和抽象，提供了一些用户友好的接口供开发者创建使用。

App的架构

App是云应用的基础组成部份，一个App对应一个K8S中的Deployment。
App是由App模版创建而来的，App模版定义了App的基础信息以及选项参数，用户通过在商店中填入、选择对应App的信息和参数来实施具体部署，部署成功后的实例为App。

App模板

要制作一个新的App模板，请通过可视化工具进行创建：

但是，某些手段能够绕过官方可视化工具的前端限制实现一些高级功能，但由于云应用更新迭代快速，陈旧的结构化创建工具已经不保证可用，相关源代码可在此查看：

此源码部署的在线版本不保证可用性，因为新版的 windblog 也即将上线，届时可能替换此网站后端：

如果您希望自托管，可以尝试

通过雨云一键部署

顺带一提，此社区版控制台林雨也参观过，并且目前的云应用ui部分灵感就来自我的控制台

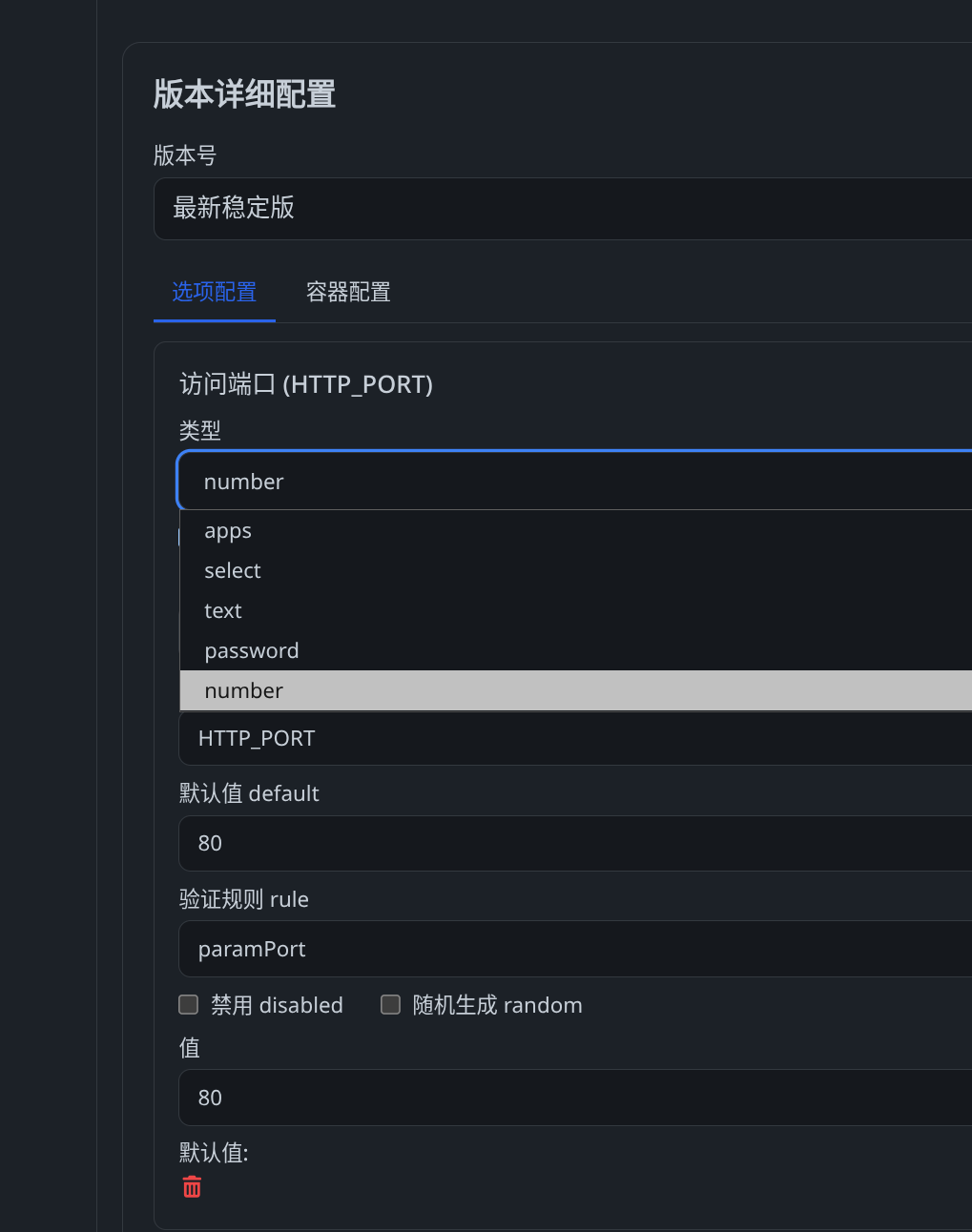

例如，设置项的类型不仅有官方的可视化工具那么多，在此开源项目编写时，还可以使用apps选项：

image1019×1292 50.6 KB

架构图

可以参考各个概念的总体架构图。

image2888×1336 210 KB

版本

App模板只定义了App的基础信息，只是介绍性质，要定义具体的内容，我们需要创建应用版本。

基本信息

  • 版本号：软件的版本。
  • 镜像：是Docker镜像名或完全限定镜像名，如：nginx:latest或docker.io/library/nginx:latest
  • 最小CPU：部署此应用最低需求的CPU核心算力，将在用户部署的时候进行约束。
  • 最小内存：部署此应用最低需求的内存数量，将在用户部署的时候进行约束。

Command &Env 命令与参数

  • Command：用于覆盖容器镜像中的默认 ENTRYPOINT。它定义了容器启动时执行的主要命令。

  • Args：用于覆盖镜像中的默认 CMD，作为容器主进程的参数列表。若同时设置 Command，则这些参数会传递给 Command 指定的程序。

  • 如果希望 /bin/sh 或 /bin/bash 将后面的字符串作为 Shell 命令解析执行，需要使用 -c，例如 command: ["/bin/sh", "-c"]、args: ["echo hello && sleep 10"]。也就是下方的例子所标示的设置方式*

可以包含如${ENV_NAME}这样的格式来引用环境变量。

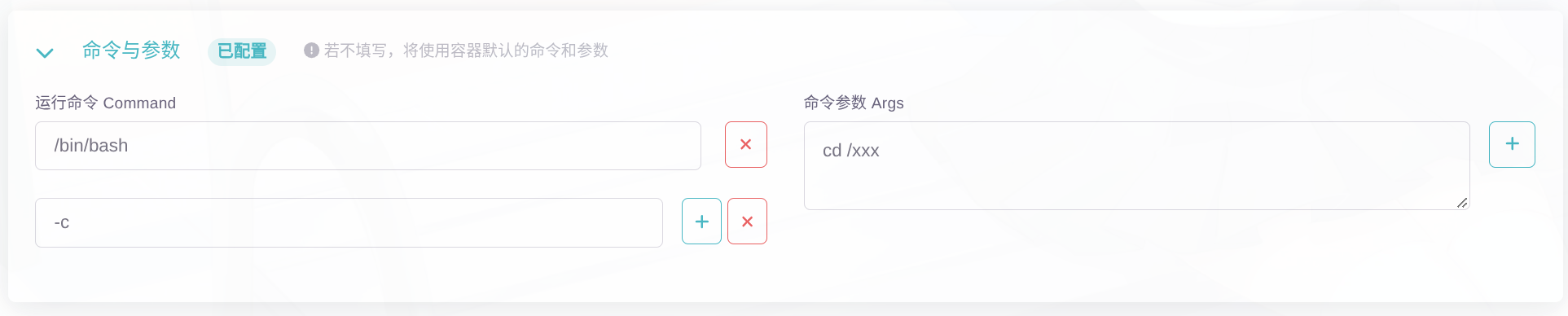

一个官方的配置示例是这样配置的：

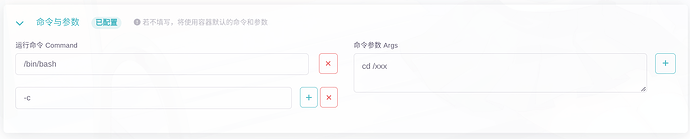

image1925×388 72.9 KB

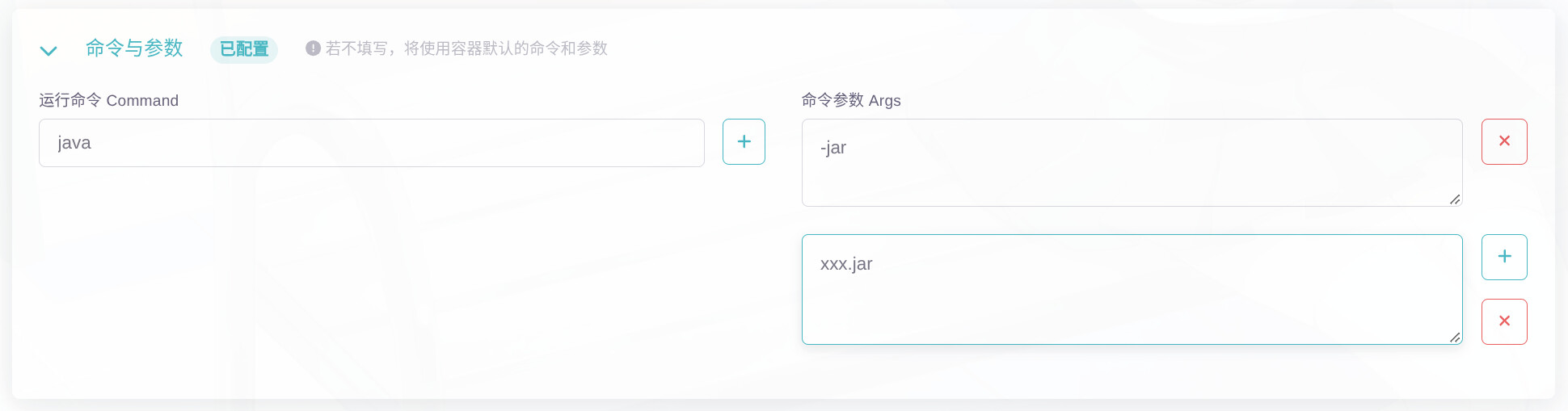

同理，如果你启动一个jar程序，可以如此：

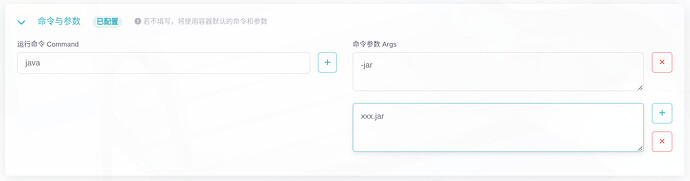

image1940×509 58.4 KB

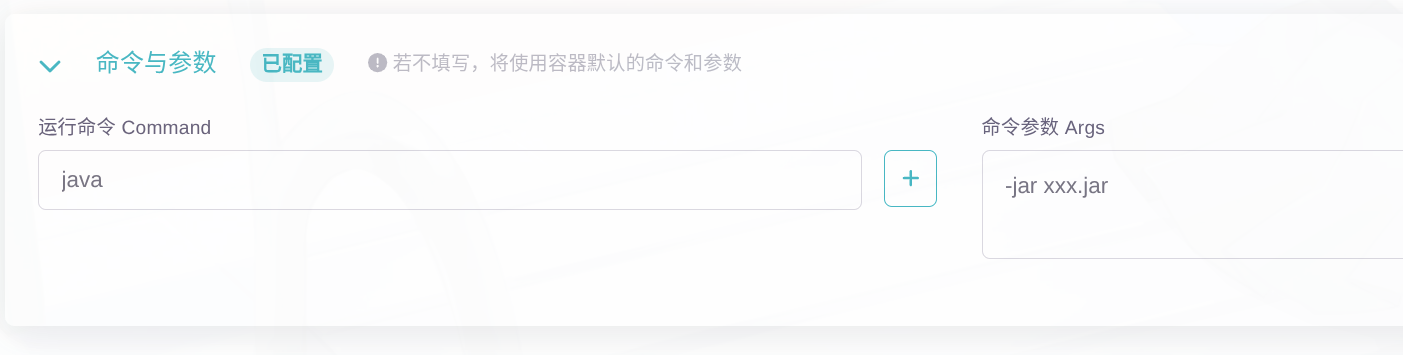

但是需要注意的是，如果这样写通常不正确：

image1403×355 49.3 KB

因为此时Java收到的并非是两个参数而是一个，所以可能会遇到这个问题：

Unrecognized option: -jar xxx.jar
Error: Could not create the Java Virtual Machine.

Scripts 脚本设定

  • 安装脚本：在容器运行之前，将通过一个单独的容器来执行的Shell脚本。例如某些Minecraft服务端需要在启动之前拉取服务端文件，可通过此功能实现。
  • 安装镜像：要运行安装脚本的基础镜像。例如可以是 debian:bookworm
  • 启动脚本：在主容器内运行的、每一次容器启动都会运行的脚本。
  • 停止脚本：在主容器内运行的、每一次容器停止前都会运行的脚本。

可以包含如${ENV_NAME}这样的格式来引用环境变量。

关于安装时容器的说明

安装时容器就是 initContainer，安装时容器可以在主容器运行之前执行一次性安装的任务。

它的环境变量和主容器共享一致。同时会在容器内的/app目录内挂载主容器所使用的全部持久化挂载点。已自动将/app目录设置为工作目录。

ConfigMap 配置文件

配置文件将在部署后给用户一个友好的GUI来编辑配置。如果你的App需要配置文件，使用此功能将很合适，而且还可以提前提供默认配置。

请注意，配置文件是只读挂载到容器内，因此只适用于程序不会修改的那种配置文件，如果容器程序会修改配置文件，则不适用，这种情况下，请使用持久化卷。

  • 文件名：配置文件名，如nginx.conf。
  • 容器内路径：要把配置文件挂载至容器内的路径。
  • 配置文件内容：内容，建议提供预设内容。

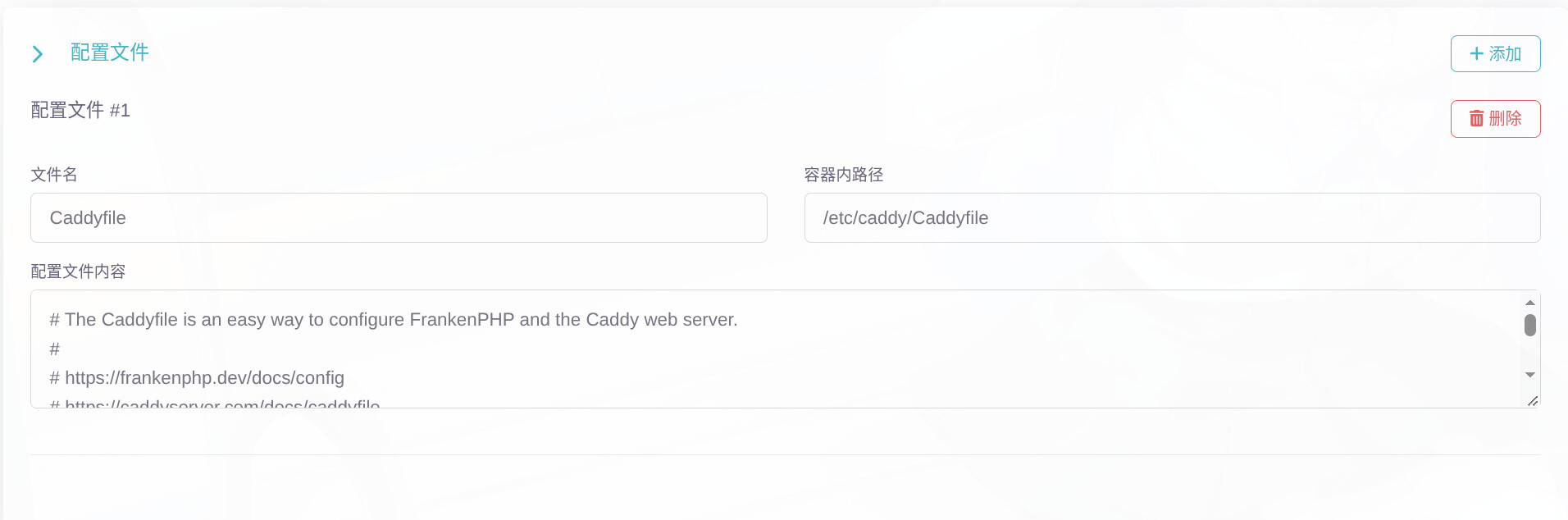

一个典型的例子是这样的：

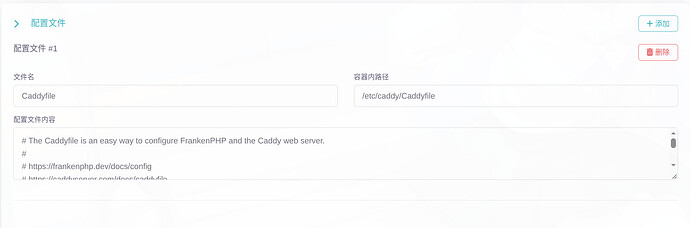

image1912×634 76.1 KB

上述例子为 FrankenPHP 中挂载 Caddy 的配置文件 Caddyfile，注意，这里是大小写敏感的。

Env 环境变量

容器运行时使用的环境变量列表。

  • 键（Key）：环境变量的键。
  • 值（Value）：环境变量的值，可以包含如${ENV_NAME}这样的格式，以引用其他环境变量来组合这个环境变量。

雨云云应用平台支持使用 ${ENV_NAME} 形式进行模板替换。注意，这属于平台提供的能力，不等同于 Kubernetes 原生 command/args 的环境变量展开规则。

但环境变量的名字是完全自由的，但是请不要尝试覆盖系统环境变量，例如 KUBERNETES_PORT_443_TCP_ADDR

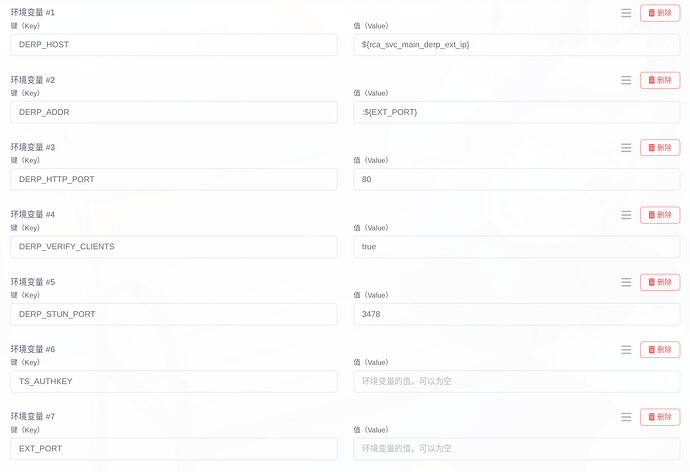

一个典型的例子是这样的：

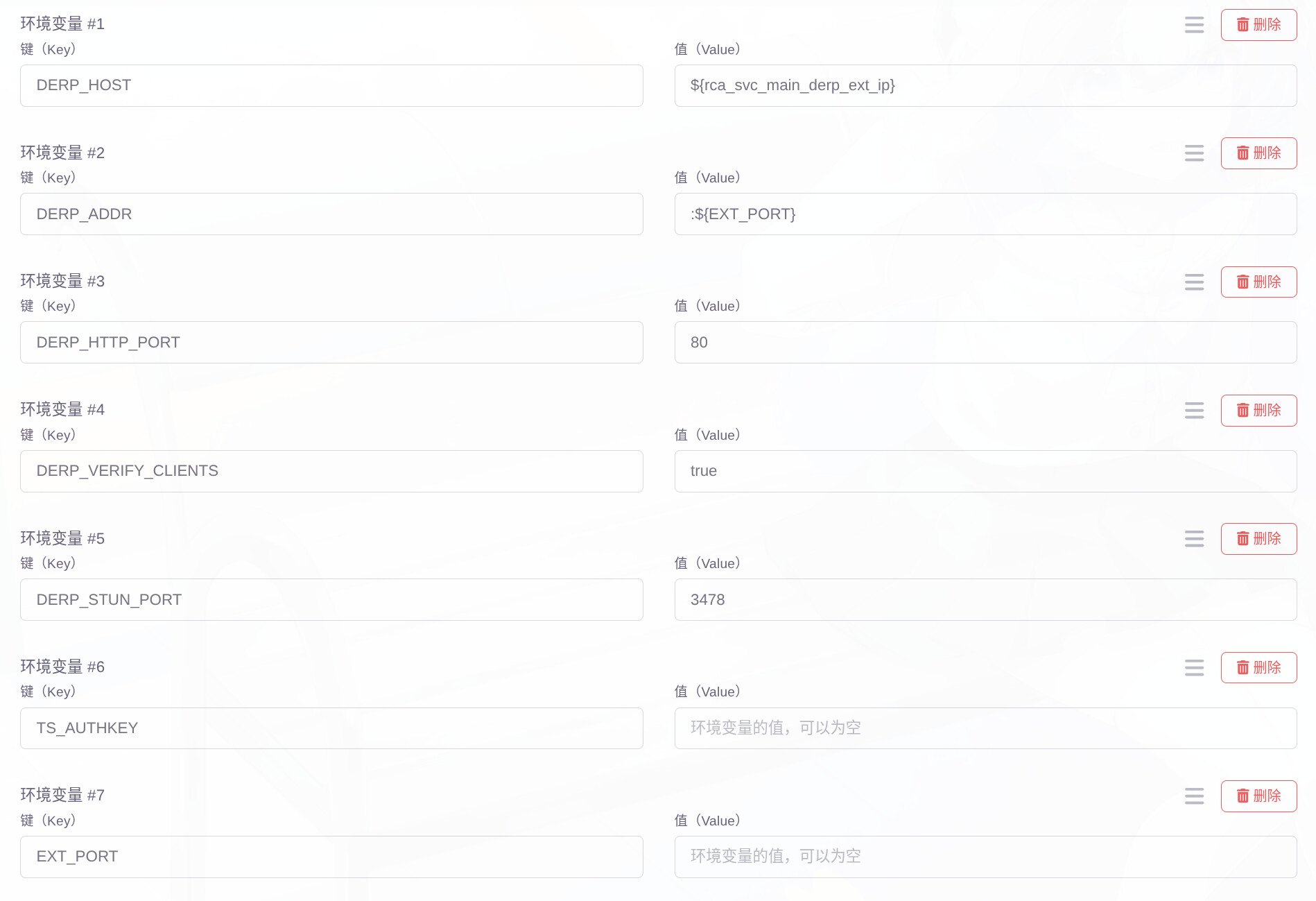

image1898×1299 165 KB

上述例子中的 环境变量 #2 引用了 环境变量 #7

此处还使用了一个技巧，环境变量的“值”不一定必须是干干净净的，可以混合写内容和环境变量引用；上述例子就是为了在用户视角只需要写一个端口号，例如 8899，而应用实际收到的是 :8899，因此， 环境变量 #2 的“值”中可以注意到，在环境变量引用前还有一个冒号。

VolumeMounts 持久化卷挂载

云应用每一个项目都有一个共享的磁盘，里面存放着项目下各个App的持久化数据，可通过此功能将容器产生的持久化数据进行保存。

  • 名称：卷的名称。
  • 容器内路径：挂载至容器内的路径。可以包含如${ENV_NAME}这样的格式来引用环境变量。
  • 持久卷内路径：挂载至应用在项目磁盘中的子路径。可以包含如${ENV_NAME}这样的格式来引用环境变量。
  • 内容类型：可选文件或目录两种类型。
  • 预设内容：当内容类型为文件时，可通过base64编码将二进制文件传入。

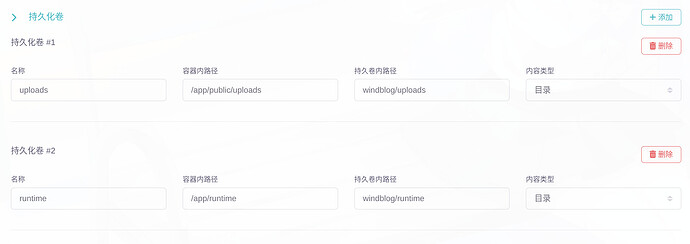

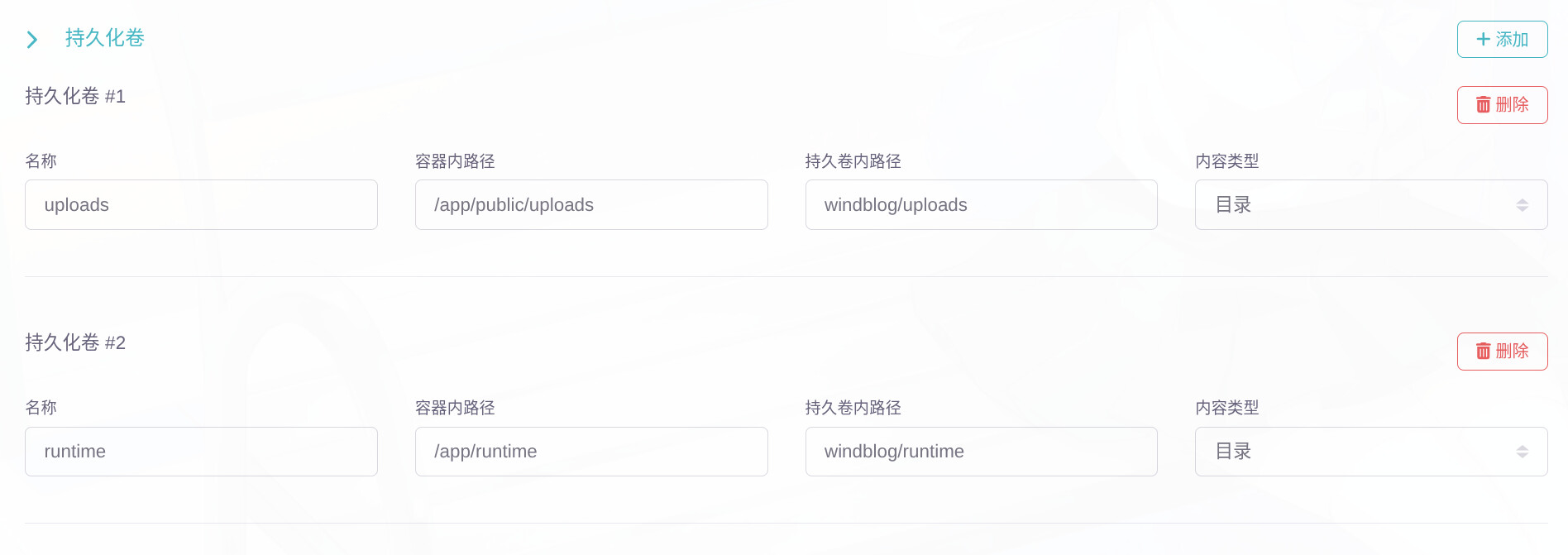

一个典型的目录持久化例子是：

image1896×671 79.3 KB

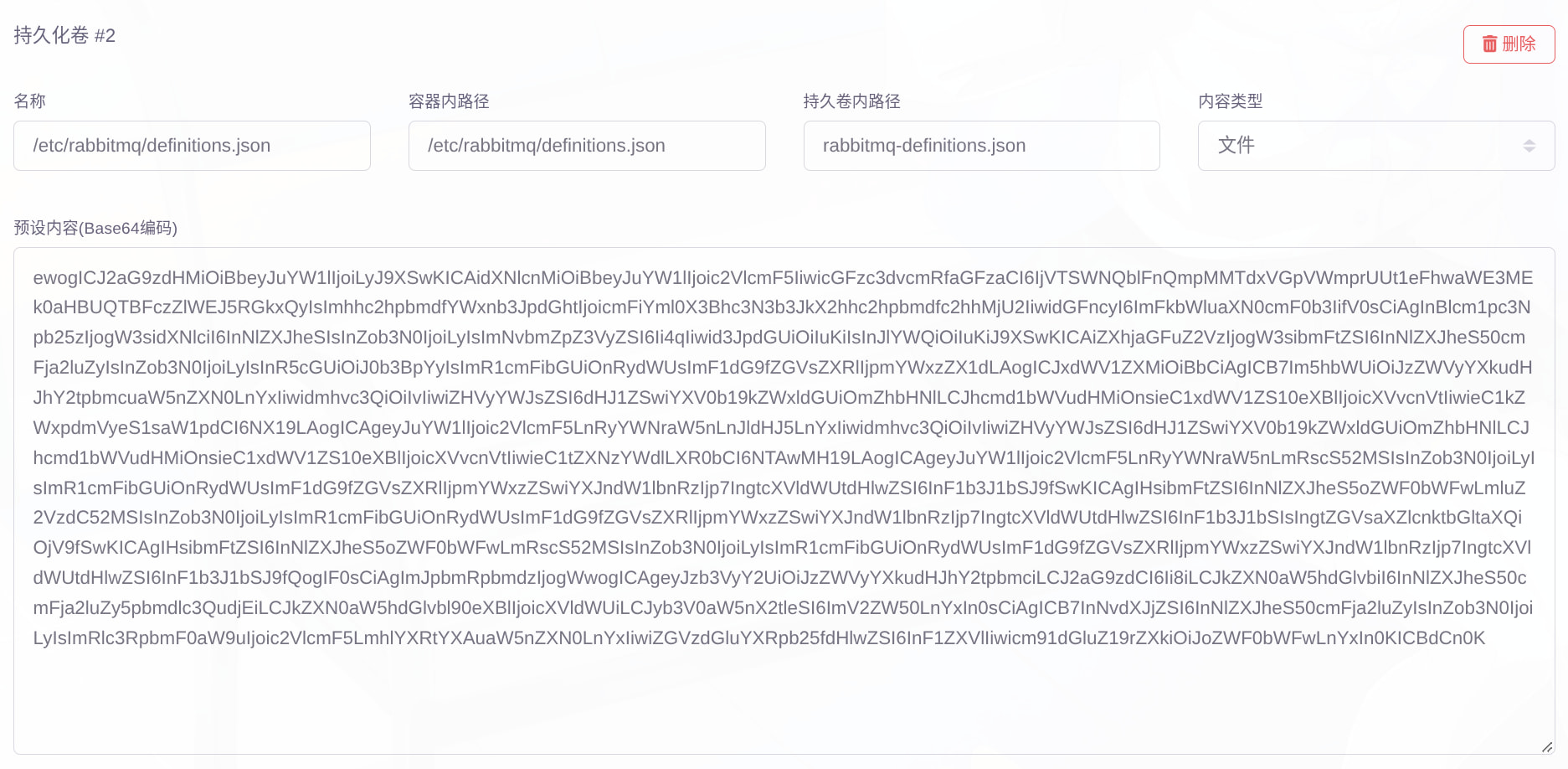

一个典型的例子是：

image1873×918 308 KB

上述例子是为了给 RabbitMQ 传递一个配置文件，但是内容区却是一段看起来乱码的东西，这个配置文件的原文是：

{
  "vhosts": [{"name":"/"}],
  "users": [{"name":"seeray","password_hash":"5SIcPnQgBjL17qTjUZjkQKuxXpia70I4hpTA0Es6eXByDi1C","hashing_algorithm":"rabbit_password_hashing_sha256","tags":"administrator"}],
  "permissions": [{"user":"seeray","vhost":"/","configure":".*","write":".*","read":".*"}],
  "exchanges": [{"name":"seeray.tracking","vhost":"/","type":"topic","durable":true,"auto_delete":false}],
  "queues": [
    {"name":"seeray.tracking.ingest.v1","vhost":"/","durable":true,"auto_delete":false,"arguments":{"x-queue-type":"quorum","x-delivery-limit":5}},
    {"name":"seeray.tracking.retry.v1","vhost":"/","durable":true,"auto_delete":false,"arguments":{"x-queue-type":"quorum","x-message-ttl":5000}},
    {"name":"seeray.tracking.dlq.v1","vhost":"/","durable":true,"auto_delete":false,"arguments":{"x-queue-type":"quorum"}},
    {"name":"seeray.heatmap.ingest.v1","vhost":"/","durable":true,"auto_delete":false,"arguments":{"x-queue-type":"quorum","x-delivery-limit":5}},
    {"name":"seeray.heatmap.dlq.v1","vhost":"/","durable":true,"auto_delete":false,"arguments":{"x-queue-type":"quorum"}}
  ],
  "bindings": [
    {"source":"seeray.tracking","vhost":"/","destination":"seeray.tracking.ingest.v1","destination_type":"queue","routing_key":"event.v1"},
    {"source":"seeray.tracking","vhost":"/","destination":"seeray.heatmap.ingest.v1","destination_type":"queue","routing_key":"heatmap.v1"}
  ]
}

在这里需要对其进行一次 base64 编码，并且把编码结果填入“预设内容”

说实话，我大多数情况都使用configmap（配置文件），但是有一个值得解释的概念：持久卷内路径（子路径）

简单说，它的作用是：不要把整个 Volume 挂进来，只取 Volume 里面的这个子路径挂进来。

对于从docker来的人可能并不容易理解这个东西，但是可以这样理解（这在k8s中其实是半对半错的，如此比喻仅是方便新手）：

容器内路径是“你希望这个文件在容器里的什么位置”
持久卷内路径是“你要挂载的文件名”

如果你有一些基础知识，这样理解才是正确的： 持久卷内路径是Volume 内的相对路径。

这里的 Volume 就是你在云应用里看到的这个：

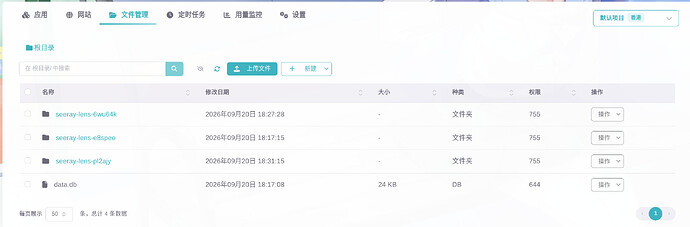

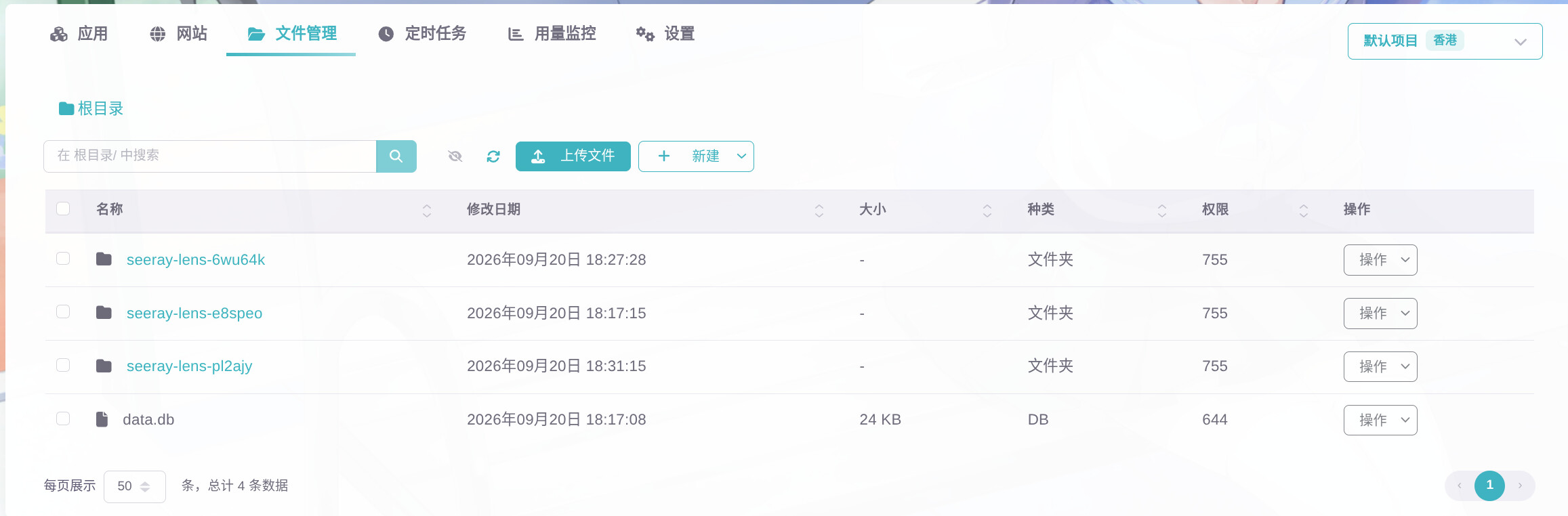

image2314×762 144 KB

其中每个 seeray-lens-6wu64k 就是一个 Volume，而“持久卷内路径”就是从这里开始起算的相对路径（不能是以 / 开头的绝对路径）

如果看到这里你还没有理解 Volume 这个东西，那么把 Volume 想成是一个文件夹即可

Volume（把它想成一个文件夹）
├── definitions.json
├── redis/
│   └── redis.conf
└── data/

上述是k8s视角，以上面的例子，这是雨云视角：

seeray-lens-6wu64k（你在文件管理中看到的其中一个文件夹）
├── definitions.json（这就是“持久卷内路径”填写为`definitions.json`的保存位置）
├── redis/ （这是一个文件夹）
│   └── redis.conf（这就是“持久卷内路径”填写为`redis/redis.conf`的保存位置）
└── data/ （这是你挂载的目录）

Services 服务配置

定义了容器要对外开放的端口。

  • 服务名称：服务命名，以英文作标识。
  • 显示名称：可以是中文介绍，用户友好。
  • 服务类型：定义服务的默认可见度，分为内部访问和外部访问两种。内部访问：仅供项目内其他应用访问，外部访问：开放至公网允许公网访问。
  • 内部端口：容器内端口，支持嵌入环境变量，如${ENV_NAME}。
  • 外部端口：外部访问的端口，支持嵌入环境变量，如${ENV_NAME}。
  • 协议：服务要使用的协议，可以是tcp/udp或tcp_udp。

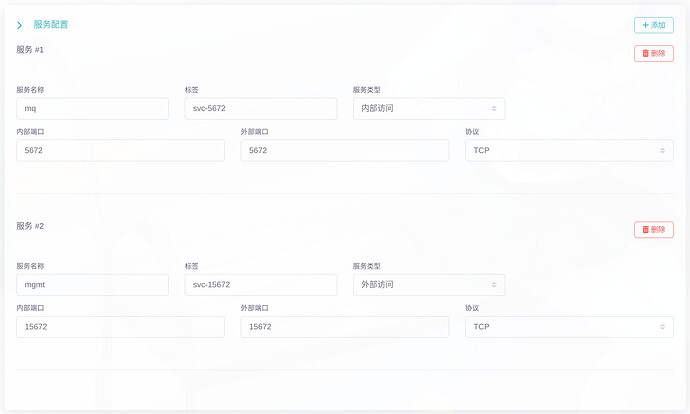

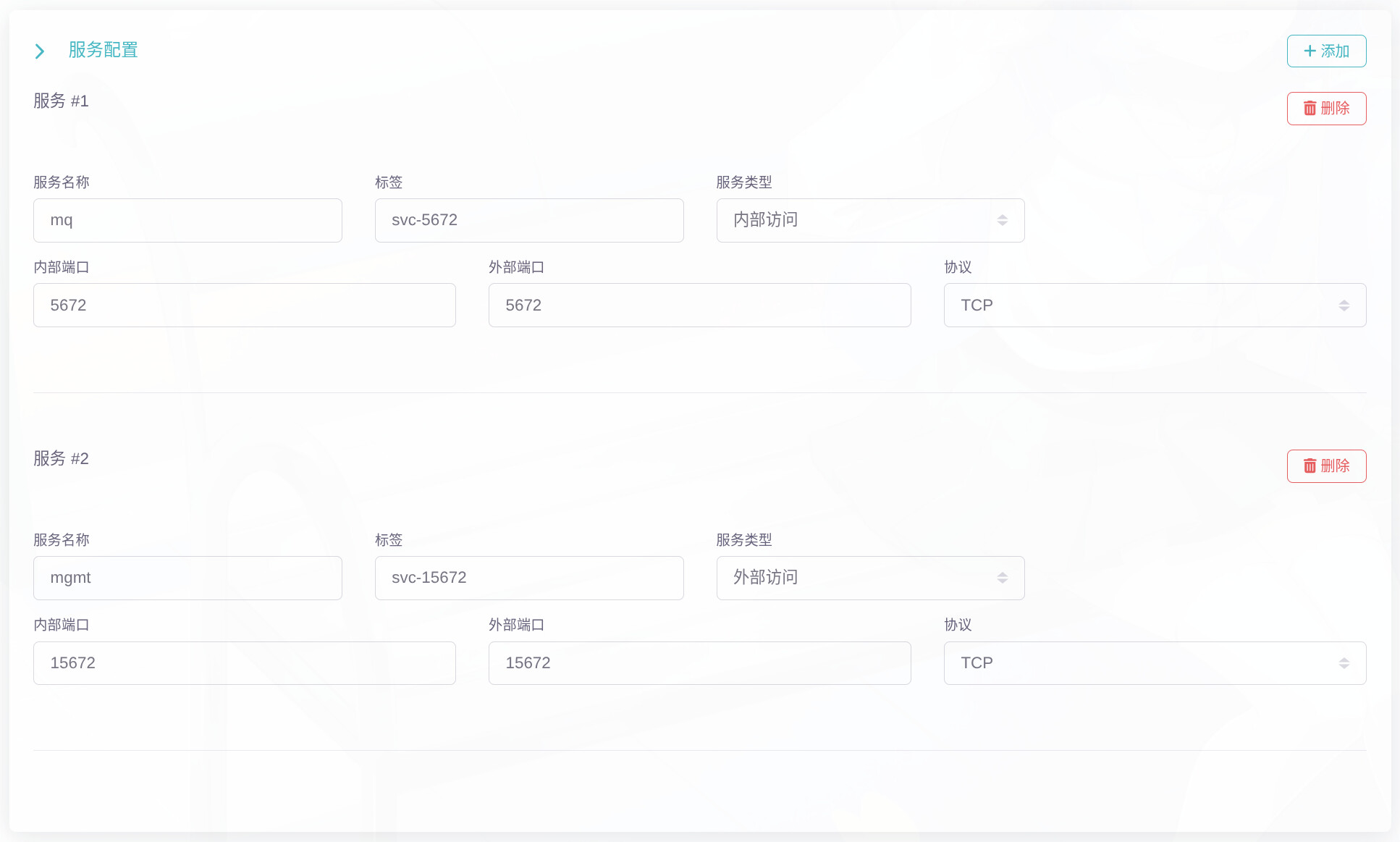

一个典型的例子是：

image1934×1163 112 KB

图中为 RabbitMQ 的服务配置，其中 5672 端口是给应用连接用的，故设置为内部访问，而 15672 端口是 RabbitMQ 的 WebUI 管理网页，所以需要设置为外部访问，这样我们才能在浏览器上访问它。

Options 选项

用户友好的选项设置，可以在部署的时候限定各种值、校验。

  • 标签：用户界面上显示的名称。
  • 环境变量键：对应到环境变量键，应用安装时，会根据用户输入的值，自动注入到对应的环境变量中。
  • 类型：用户输入控件的类型。
  • 默认值：用户未修改时的默认值。
  • 验证规则：用户输入验证的规则。
  • 是否必填：用户是否必须填写此选项。
  • 是否禁用：启用后，用户将无法修改此参数的值。
  • 是否随机生成：启用后，将以"默认值_随机字符串"(如word_Nkd4uX)的格式自动生成。

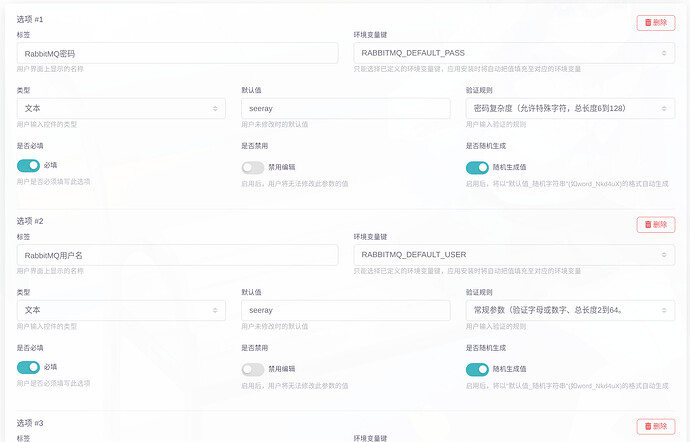

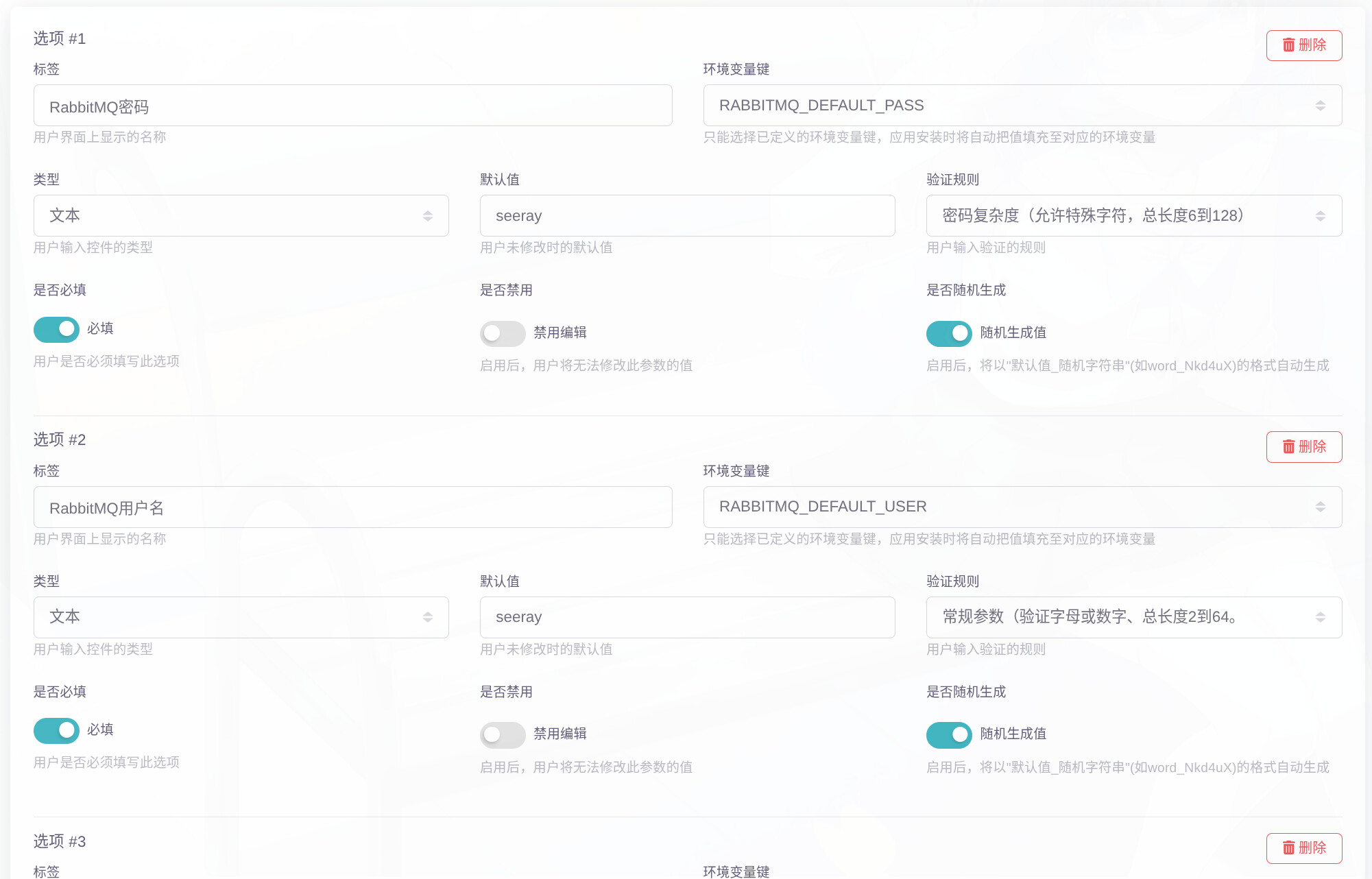

一个典型的例子是：

image2001×1282 216 KB

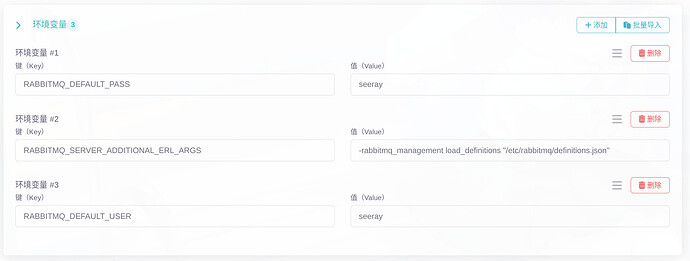

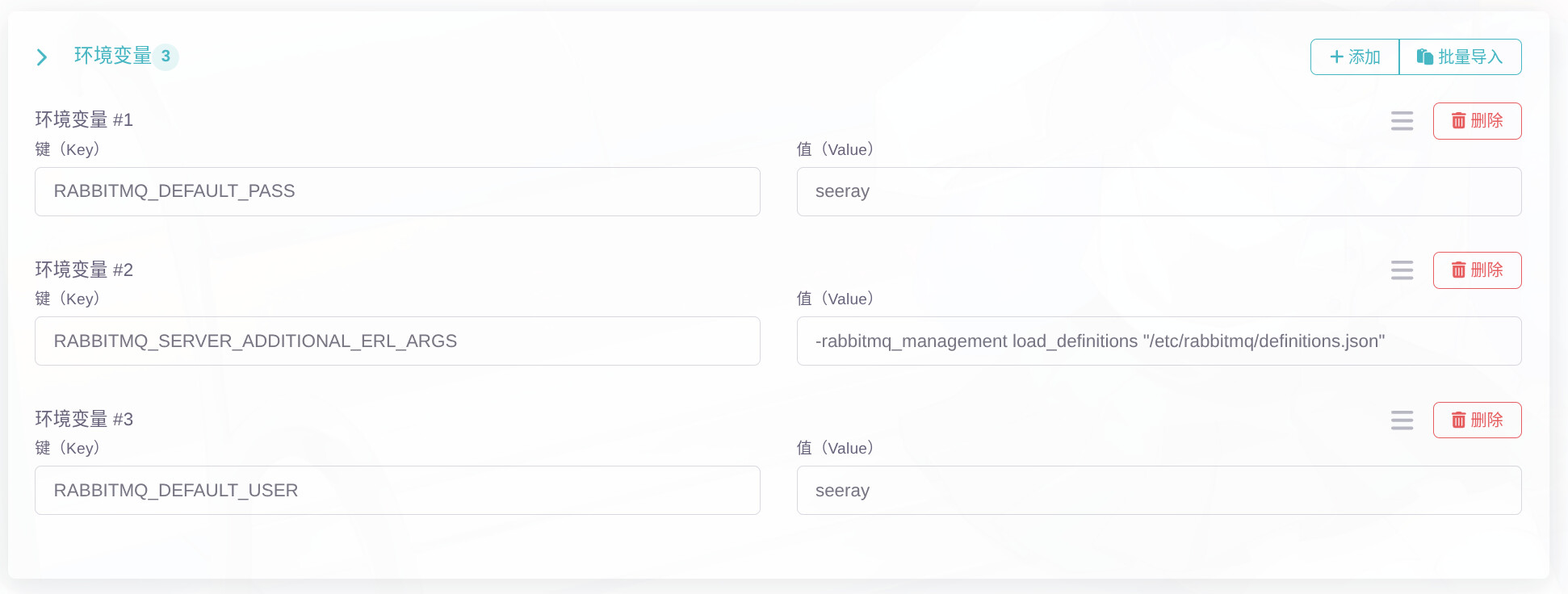

要使用它，你至少需要一个环境变量：

image1942×736 108 KB

对于这个例子，实际上不需要这些选项也能够正常启动，这里的选项只是充当了一个随机字符生成工具，因为不能给所有用户的密码等机密信息全部都设置为一样的，所以需要开启这里的随机生成来进行一次随机。

当设置了选项后，选项中的“默认值”或用户手动修改后的值或随机后的值会覆盖掉所选的“环境变量键”，你不必将环境变量的值与此处的默认值设置的一致，因为最终会被覆盖。

特殊环境变量

有一些特殊的环境变量可以使用，这些环境变量会在应用安装的时候被系统自动注入，会替换成实际的值。

  • ${rca_svc_[容器名]_[服务名]_ext_ip}：如${rca_svc_main_mysql_ext_ip}，这个会自动获取对应容器的指定服务的公网IP地址。可用于部分程序需要提前配置公网访问IP的情况下使用。
  • ${rca_svc_[容器名]_[服务名]}：如${rca_svc_main_mysql}，这个会自动获取对应容器的指定服务的内部集群连接地址。对于多容器互连的情况下使用，例如主容器需要连接到数据库容器，因此需要获取它的地址。

值得注意的是，这些环境变量最终被注入的只有目标服务的地址，不携带端口。

一个典型的例子是：

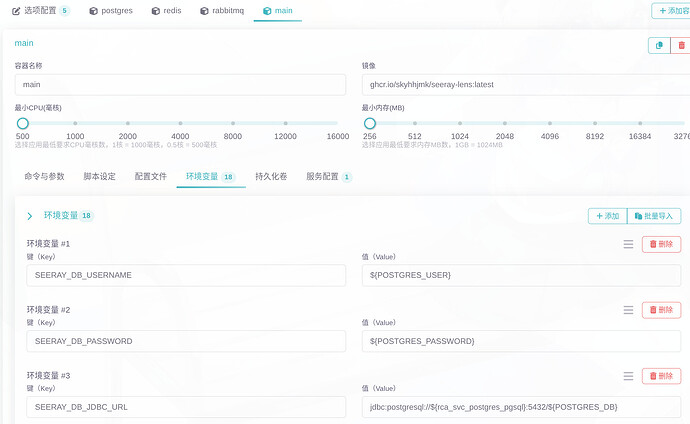

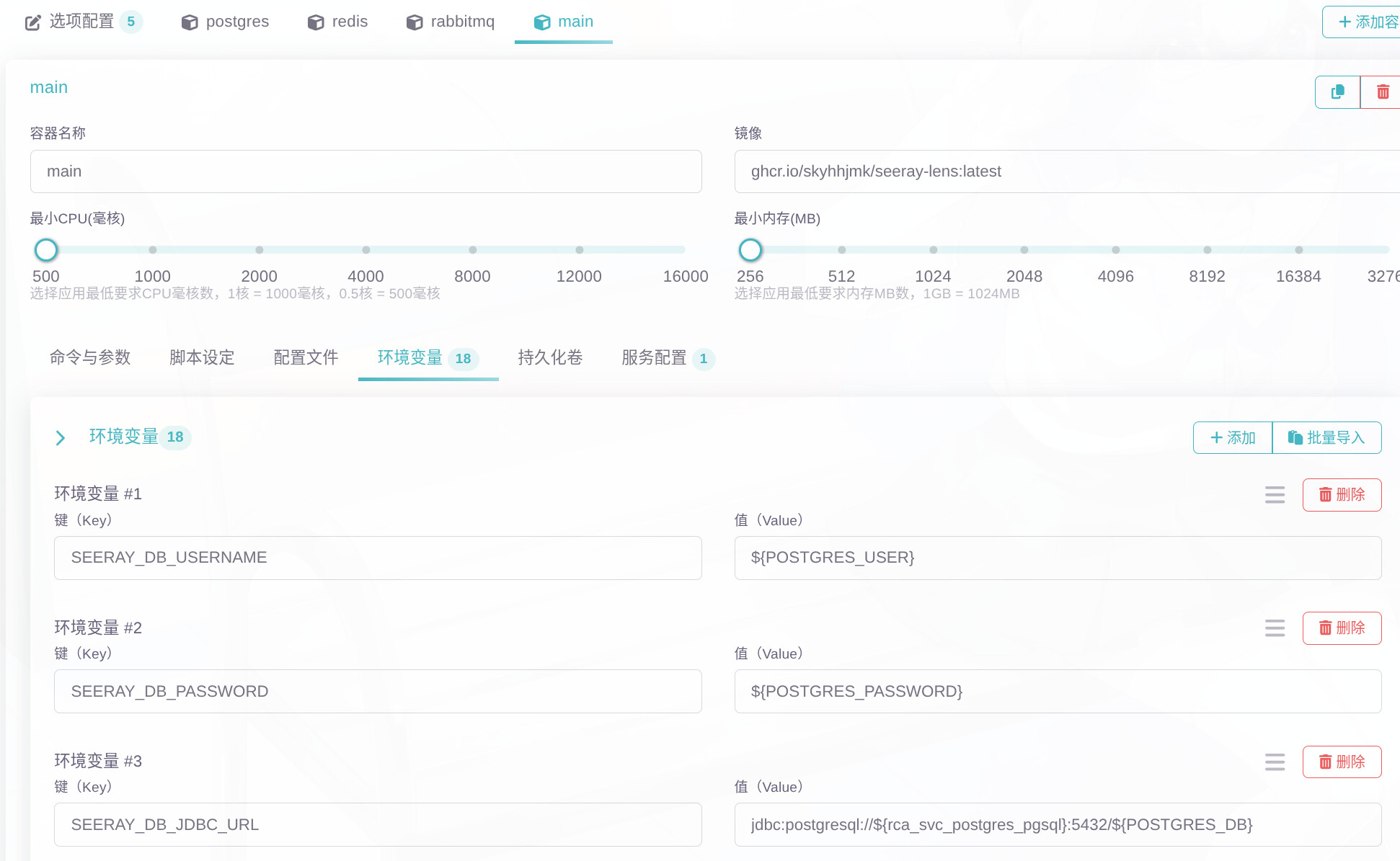

主应用：

image1942×1195 198 KB

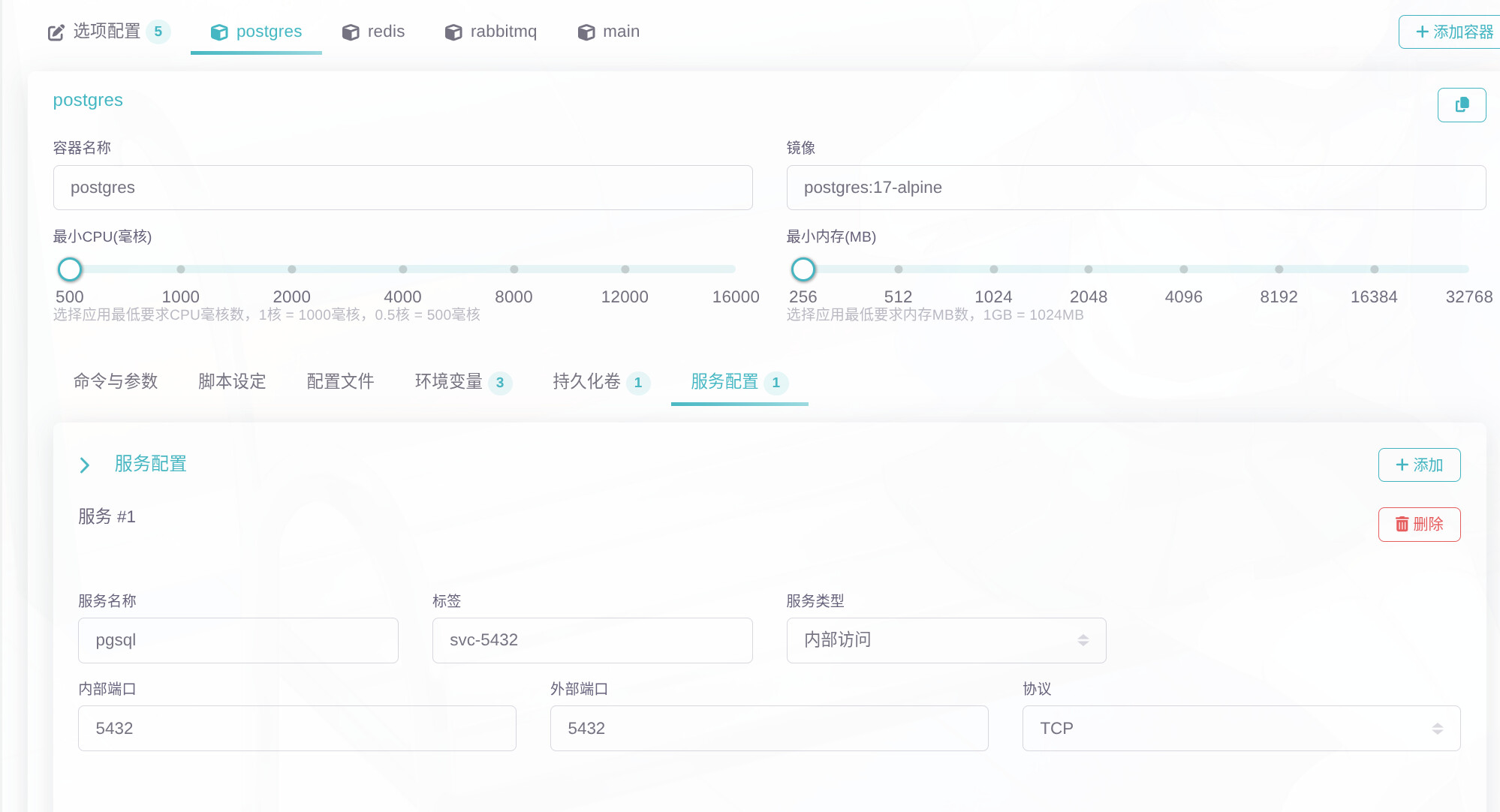

数据库：

image1998×1082 159 KB

对于这个例子，我需要在应用运行的容器 main 中连接另一个容器 postgres 的PostgreSQL数据库，于是我通过将环境变量的值设置为 jdbc:postgresql://${rca_svc_postgres_pgsql}:5432/${POSTGRES_DB} 来解决这个问题。

但是更值得注意的是，如果你的service配置错了，那么你不能像连接另一台服务器那样连接你的数据库。

对于新手，请将你的 service 的内部和外部端口设置为一致的。

一个典型的应用内部的环境变量可能是（可以执行 env 命令获取当前容器的环境变量：

KUBERNETES_SERVICE_PORT_HTTPS=443
SEERAY_RABBITMQ_HOST=svc-seeray-lens-sdqmxq
KUBERNETES_SERVICE_PORT=443
SEERAY_DB_JDBC_URL=jdbc:postgresql://svc-seeray-lens-8jnrll:5432/seeray_WpNfYy
HOSTNAME=seeray-lens-pl2ajy-main-55f99d88b6-hzbwb
POSTGRES_PASSWORD=pwd_ikrcBM
SEERAY_RABBITMQ_PASSWORD=seeray
PWD=/work
SEERAY_GEO_TRUSTED_PROXY_CIDRS=127.0.0.1/32
SEERAY_SECRET_ENCRYPTION_KEY=YjkUdexQfnm8oScY2LBID+t5g3gvgm2FTdjBn7Q2sZk=
container=oci
HOME=/
KUBERNETES_PORT_443_TCP=tcp://10.16.0.1:443
SEERAY_DB_USERNAME=seeray_zBkDJd
SEERAY_RABBITMQ_PORT=5672
TERM=xterm
SEERAY_AUTH_JWT_ISSUER=seeray-lens
SHLVL=1
POSTGRES_USER=seeray_zBkDJd
SEERAY_CORS_ORIGINS=*
KUBERNETES_PORT_443_TCP_PROTO=tcp
SEERAY_AUTH_JWT_SECRET=local-development-only-change-before-production
MGMT_EXT_ADDR=svc-seeray-lens-41h5os
KUBERNETES_PORT_443_TCP_ADDR=10.16.0.1
SEERAY_GEO_LOCATION_ENABLED=false
KUBERNETES_SERVICE_HOST=10.16.0.1
KUBERNETES_PORT=tcp://10.16.0.1:443
KUBERNETES_PORT_443_TCP_PORT=443
SEERAY_RABBITMQ_USERNAME=seeray
PATH=/usr/local/sbin:/usr/local/bin:/usr/sbin:/usr/bin:/sbin:/bin
SEERAY_DB_PASSWORD=pwd_ikrcBM
POSTGRES_DB=seeray_WpNfYy
SEERAY_REDIS_HOSTS=redis://svc-seeray-lens-peo7qz
_=/usr/bin/env

可以注意到，无论是 MGMT_EXT_ADDR=svc-seeray-lens-41h5os 还是 SEERAY_REDIS_HOSTS=redis://svc-seeray-lens-peo7qz 都是不携带端口号的
